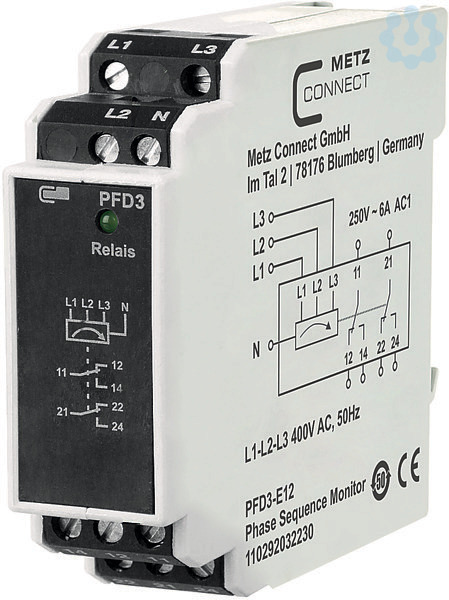

PFD3-E12, 400 V AC
5787033
110292032230
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verpackungseinheiten
2 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 2 St |
Bestellschritt | 2 St |
Beschreibung
Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist mit N zu verbinden. Bei Ausfall des Nullleiters fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus).
Merkmale
Marke | METZ |
FEGIME | 5787033 |
Herstellerbezeichnung | 110292032230 |
GTIN / EAN | 4251394613017 |
Artikelklasse | Phasenüberwachungsgerät |
Anzahl der Kontakte als Schließer | - |
Anzahl der Kontakte als Wechsler | 2 |
Anzahl der Kontakte als Öffner | - |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 400 |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | - |
Bemessungssteuerspeisespannung Us bei DC | - |
Breite | 22,5 |
Funktion Asymmetrieerkennung | Nein |
Funktion Phasenausfallerkennung | Ja |
Funktion Phasenfolgeüberwachung | Ja |
Funktion Unterspannungserkennung | Nein |
Funktion Überspannungserkennung | Nein |
Höhe | 75 |
Max. zulässige Ansprechverzögerungszeit | - |
Max. zulässige Rückfallverzögerungszeit | - |
Min. einstellbare Ansprechverzögerungszeit | - |
Min. einstellbare Rückfallverzögerungszeit | - |
Mit abnehmbaren Klemmen | Nein |
Spannungsart zur Betätigung | AC |
Spannungsmessbereich | 400 |
Tiefe | 95 |
Zolltarifnummer | 90303320 |
