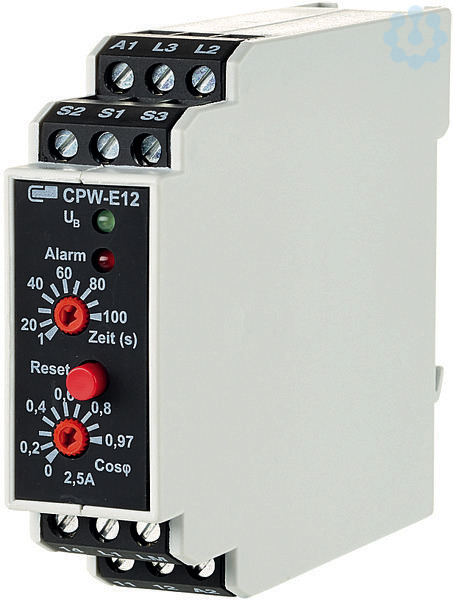

Motorschutzrelais 230V AC CPW-E12 0,2-2,5A grün direkt
3720727
110281052013
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verpackungseinheiten
2 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 2 St |
Bestellschritt | 2 St |
Beschreibung
Der cosPhi-Wächter wird zur Erkennung einer Unterlast verwendet. Der Ansprechwert und die Ansprechzeit sind einstellbar. Er ist auch in Verbindung mit einem Frequenzumrichter einsetzbar (Frequenz 2 bis 200 Hz). Die Überwachung erfolgt durch die Erkennung der Phasenverschiebung zwischen Strom und Spannung. Dieser Phasenwinkel verschiebt sich mit der Belastung eines Motors. Einstellungen der Funktionen über Brücken S1 - S2 - S3S1 - S2 offen = bei Unterlast Relais rückgefallen S1 - S2 gebrückt = bei Unterlast Relais angezogen S1 - S3 offen = mit Fehlerspeicher S1 - S3 gebrückt = ohne Fehlerspeicher. Über einen Schließer auf S1 - S3 kann das Modul fernentriegelt werden. Beim Fehlerspeicher (keine Brücke über S1-S3) bleibt die Fehlermeldung bis zur Quittierung oder bis zur Unterbrechung der Versorgungsspannung bestehen.
Merkmale
Marke | METZ |
FEGIME | 3720727 |
Herstellerbezeichnung | 110281052013 |
GTIN / EAN | 4250184121046 |
Artikelklasse | Phasenüberwachungsgerät |
Anzahl der Kontakte als Schließer | 0 |
Anzahl der Kontakte als Wechsler | 1 |
Anzahl der Kontakte als Öffner | 0 |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | - |
Bemessungssteuerspeisespannung Us bei DC | - |
Breite | 22,5 |
Funktion Asymmetrieerkennung | - |
Funktion Phasenausfallerkennung | - |
Funktion Phasenfolgeüberwachung | - |
Funktion Unterspannungserkennung | - |
Funktion Überspannungserkennung | - |
Höhe | 75 |
Max. zulässige Ansprechverzögerungszeit | - |
Max. zulässige Rückfallverzögerungszeit | - |
Min. einstellbare Ansprechverzögerungszeit | - |
Min. einstellbare Rückfallverzögerungszeit | - |
Mit abnehmbaren Klemmen | Nein |
Spannungsart zur Betätigung | AC |
Spannungsmessbereich | - |
Tiefe | 95 |
Zolltarifnummer | 90303320 |
RoHS-konform | CONFORM |
