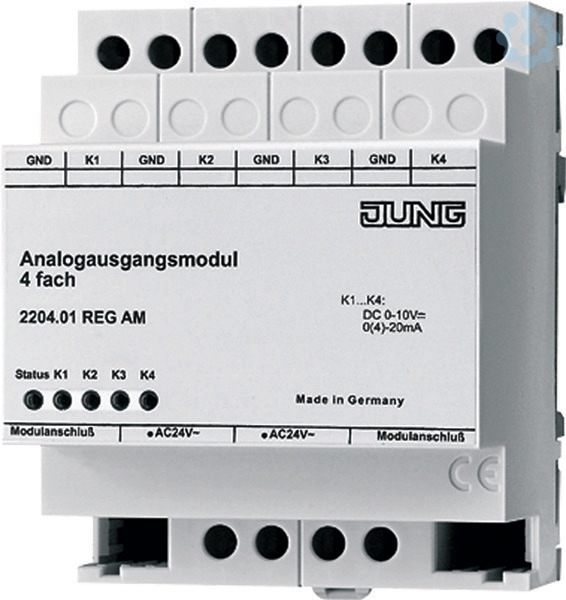

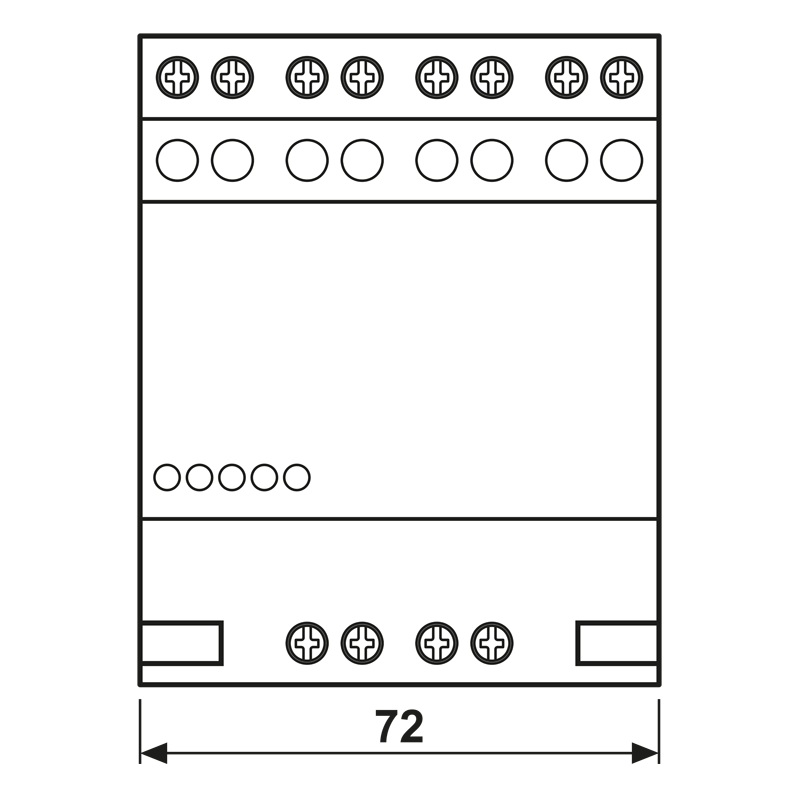

KNX/EIB Analogausgangsmodul 4fach für 2204.01REGA

Erweiterungsmodul für Analogausgang 4fach Art.-Nr.: 2204.01 REGA

Funktion

Das Analogausgangsmodul erweitert einen KNX-Analogausgang 4fach um vier analoge Ausgänge, die sich per Software parametrieren lassen.

Empfangene Daten werden in die Ausgangssignale 0 ... 1 V, 0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA umgesetzt.

Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen.

Die Ausgangsgrößen können zwangsgeführt werden.

Die Auswertung der Moduldaten selbst sowie die Verarbeitung der Zwangsführung erfolgt im KNX-Analogausgang.

Der Anschluss des Analogausgangsmoduls an das KNX-Gerät erfolgt über einen im Lieferumfang enthaltenen Systemstecker.

Nicht benötigte Ausgänge lassen sich abschalten.

Spannungsausgänge werden auf Kurzschluss überwacht.

Der Ausgangszustand wird durch Status-LEDs angezeigt.

Anschließbare Analog-Aktoren

Keine EVG oder elektronischen Trafos mit 1 ... 10 V-Steuereingang an die Ausgänge anschließen!

Keine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten.

Stromausgänge dürfen mit max. 500 Ω belastet werden.

Spannungsausgänge müssen mit min. 1 kΩ belastet werden.

Die Klemmen GND der Ausgänge K1 ... K4 sind intern miteinander verbunden.

Bei Kurzschluss eines Spannungsausgangs zwischen K1 ... K4 und GND wird der jeweilige Ausgang abgeschaltet.
