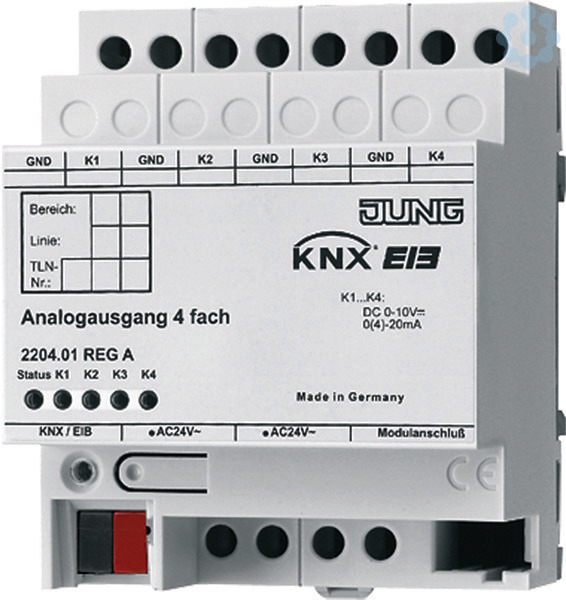

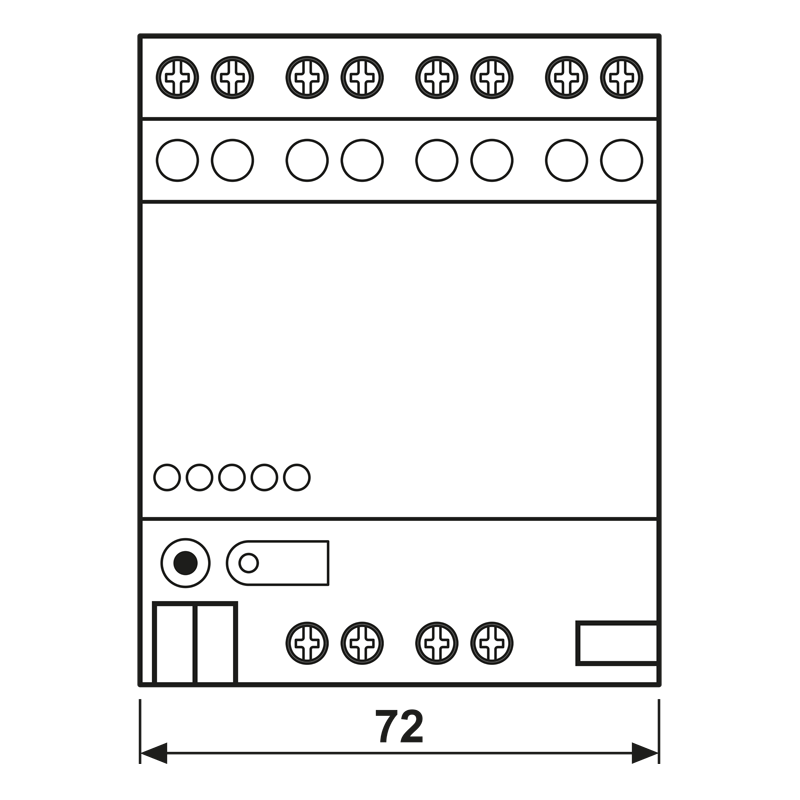

Analogausgang 4-fach KNX/EIB
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
ETS-Produktfamilie Ausgabe
Produkttyp Analogausgang 4fach
Der Analogausgang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.: WSSV 10.
Funktion
Der KNX Analogausgang verfügt über 4 Analogausgänge und wandelt KNX-Telegramme (1-Byte- und 2-Byte-) in analoge Ausgangssignale um.
Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen.
Die Ausgänge werden durch die Software auf Spannungs- und Stromsignale parametriert.Spannungssignale: 0 ... 1 V, 0 ... 10 VStromsignale: 0 ... 20 mA, 4 ... 20 mA
Spannungsausgänge werden auf Kurzschluss überwacht.
Der Ausgangszustand wird durch Status-LEDs angezeigt.
Mit Hilfe des Analogausgangsmoduls 4fach (Art.-Nr. 2204.01 REGAM) kann die Anzahl der analogen Ausgänge um 4 auf 8 erweitert werden. Der Anschluss erfolgt über einen Systemstecker.
Die Ausgangsgrößen können zwangsgeführt werden.
Nicht benötigte Ausgänge lassen sich abschalten.
Anschließbare Analog-Aktoren
Keine EVG oder elektronischen Trafos mit 1 ... 10 V-Steuereingang an die Ausgänge anschließen!
Keine externen Spannungen an die Ausgänge anschließen. Angeschlossene Komponenten müssen eine sichere Trennung zu anderen Spannungen gewährleisten.
Stromausgänge dürfen mit max. 500 Ω belastet werden.
Spannungsausgänge müssen mit min. 1 kΩ belastet werden.
Die Klemmen GND der Ausgänge K1 ... K4 sind intern miteinander verbunden.
Bei Kurzschluss eines Spannungsausgangs zwischen K1 ... K4 und GND wird der jeweilige Ausgang abgeschaltet.
Merkmale
Marke | Jung |
FEGIME | 3056518 |
Herstellerbezeichnung | 2204.01REGA |
Herstellerartikelnummer | 2204.01REGA |
GTIN / EAN | 4011377999770 |
Artikelklasse | Bussystem-Analogaktor |
Montageart | REG |
Anzahl der Ausgänge | 4 |
Ausführung | Basismodul |
Breite in Teilungseinheiten | 4 |
Bussystem Funkbus | Nein |
Bussystem KNX | Ja |
Bussystem KNX-Funk | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Mit Busankopplung | Ja |
Mit LED-Anzeige | Ja |
Ausgangsspannung | 0...10 |
Ausgangsstrom | 0...20 |
Zolltarifnummer | 85371091 |
RoHS-konform | CONFORM |
