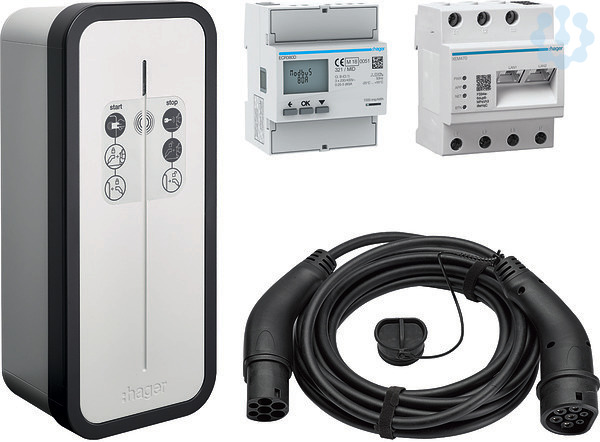

witty solar Kit mit Energiemanagement Controller flow, N
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Ladestation mit UV-beständigem Kunststoffgehäuse zur Ladung von Elektro- oder Plug-in-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach DIN EN IEC 61851-1 (VDE 0122-1) über Mode 3 Steckdose Typ 2, abgesichert über die Zuleitung der Ladestation 32 A (3-phasig). Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich. Freie Nutzung oder Zugangsberechtigung via RFID-Authentifizierung.
Bestehend aus Wandgehäuse, Kabeleinführung zur Spannungsversorgung, Helligkeitssensor, RFID-Lesegerät (Sensor) und LED-Anzeige (Status, Ladestand, Fehler). Die Betriebsart (1- oder 3-phasig) und der Ladestrom (10 - 32 A) werden im integrierten Ladecontroller eingestellt.
Der Energiemanagement Controller XEM470 erfolgt die Integration der Ladestation in das intelligente, häusliche Energienetzwerk. Diese Anbindung ermöglicht die automatische Steuerung der maximalen Ladeleistung (Blackoutschutz), koordiniertes Laden mit flexiblen Stromtarifen (wenn verfügbar) und kostenoptimierte intelligente Laden mit verschiedenen Lademodi (Boost-Modus, rein PV-Überschussladen, Budgetladung, Zeitabhängige Budgetladung). Zusätzlich informiert der Energiemanagement Controller über alle Stromzuflüsse/-verbräuche im Haus.
Der Direkt-Energiezähler (Zweirichtungszähler) mit Modbus-Anschluss ist MID zertifiziert. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) sowie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Endwiderstand (120 Ohm ) zum Abschluss der Modbusleitung integriert. Alle Messwerte und Energiewerte für Tarif 1 und Tarif 2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis erfolgen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt.
Jede Ladestation ist mit einem kombinierten Fehlerstrom- und Leitungsschutzschalter (RCBO) Typ A oder separat mit einem FI-Schutzschalter (RCD) Typ A und einem Leitungsschutzschalter (MCB) abzusichern. Ein FI-Schutzschalter Typ B ist nicht notwendig, da eine 6 mA DC Fehlerstromerkennung integriert ist.
Hinweis: Ein Kabelhalter, RFID Karten und Standfüße für den freistehenden Aufbau sind optional erhältlich.
Merkmale
Marke | Hager |
FEGIME | 8173453 |
Herstellerbezeichnung | XEV1K22T2SEMCC |
GTIN / EAN | 3250610010266 |
Artikelklasse | Ladestation E-Mobility |
Anzahl der CEE-Steckdosen | 0 |
Anzahl der Haushaltssteckdosen | 0 |
Anzahl der Ladekupplungen CHAdeMO | 0 |
Anzahl der Ladekupplungen GB AC | 0 |
Anzahl der Ladekupplungen GB DC | 0 |
Anzahl der Ladekupplungen Typ 1 | 0 |
Anzahl der Ladekupplungen Typ 1 CCS | 0 |
Anzahl der Ladekupplungen Typ 2 | 0 |
Anzahl der Ladekupplungen Typ 2 CCS | 0 |
Anzahl der Ladepunkte | 1 |
Anzahl der Ladesteckdosen GB | 0 |
Anzahl der Ladesteckdosen Typ 2 | 1 |
Anzahl der Ladesteckdosen Typ 3 | 0 |
Ausführung Anschluss Anlagenseite | 3-phasig |
Breite | 250.5 |
Höhe | 549 |
IFTTT-Unterstützung verfügbar | Nein |
Kompatibel mit Amazon Alexa | Nein |
Kompatibel mit Apple HomeKit | Nein |
Kompatibel mit Google Assistant | Nein |
Länge des Ladekabels | 7.5 |
Max. Leistung pro Ladepunkt | 22 |
Mit Display | Nein |
Mit Energiezähler | Nein |
Mit Hausanschlusskasten (HAK) | Nein |
Mit Leitungsschutzschalter | Nein |
Nennanschlussleistung | 22.08 |
Tiefe | 173 |
Zolltarifnummer | 85389099 |
RoHS-konform | CONFORM |
