Zangenstromsensor umschaltbare Messbereiche

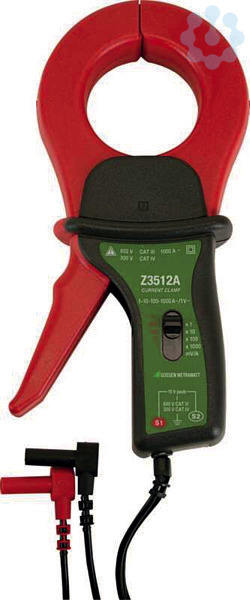

Zangenstromsensor 1/10/100/1000 A AC, umschaltbar. Wechselströme von wenigen mA bis zu 1000AFehlerstrommessungen an DreileiterkabelnStarkstrommessungen an Leitern und Schienen mit hoher Genauigkeit. Der Zangenstromsensor Z3512A eignet sich zum Anschluss an Digitalmultimeter mit einem Eingangswiderstand von 5 –10 MW bei V~. Durch seine hohe Messempfindlichkeit lassen sich u. a. Ströme in Erdschleifen aufspüren und messen, ebenso wie Leck- oder Fehlerströme in der Erdung von einphasigen oder dreiphasigen Netzen. Durch die Umschaltung in höhere Strombereiche ist sie aber auch als Stromsensor für Starkstromapplikationen mit einer sehr hohen Übertragungsgenauigkeit einsetzbar.. Der Stromsensor dient zur Erweiterung von Wechselstrommessbereichen. In Verbindung mit Anzeige- und Registriergeräten können Wechselströme in Leitungen und Stromschienen gemessen werden, ohne dass diese unterbrochen werden müssen. Der Sekundäranschluss erfolgt über fest angeschlossene Leitungen mit berührungsgeschützten Anschlusssteckern. Eine Schutzschaltung verhindert die Entstehung von hohen Spannungen bei Unterbrechung des Sekundärkreises.. Messbereiche einstellbar Messbereich A AC CAT @..V Leiter-Ø mm Ü-Faktor Frequenzbereich Eigenabweichg.±(%v.M.) 0,001..1/10/100/1000 A III 600 52 1000/100/10/1 mV/A 10..48..65 ..3kHz 0,2%.. 0,7% .
