Wa+MeFeld,Univ.N,100A,3-Punktmess, Bayern
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung

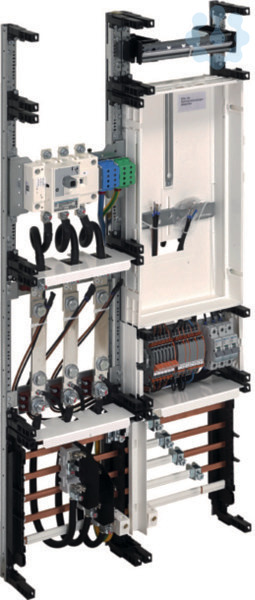

Wandler-Komplettfeld bis 100 A
werkseitig vormontiertes und verdrahtetes Wandler-Komplettfeld, mit weiteren Komplettfeldern und Zählerschränken kombinierbar, mit serienmäßig plombierbaren Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren, mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870, zum Einbau in Verteilerschränke 1100 mm hoch, mind. 2-feldrig, inkl. Einspeiseklemmen bis max. 50 mm², vorbereitet zur Aufnahme einer Überspannungs-Schutzeinrichtung für Sammelschienenmontage (nicht enthalten),
Schutzart: bei geöffneter Schranktür IP3x
zum Einbau in univers-Verteilerschränke 1100 mm hoch, mind. 2-feldrig, mind. 205 mm tief, inkl. Einspeiseklemmen bis max. 50 mm², Zuleitung von unten und Ableitung nach oben für Direktanschluß,
bestückt mit:
1 Stück Sammelschiene 250 A, 5-pol., 2-feldrig
1 Stück NH00-Reitersicherungsunterteil, 3-polig
1 Stück Vorbereitung zur Aufnahme einer Überspannungs- Schutzeinrichtung für Sammelschienenmontage (nicht enthalten)
1 Stück Lastschalter 125 A, 3-polig
1 Stück N und PE-Klemme bis 70 mm²
1 Stück Messwandlerplatz zur Aufnahme der 3 VNB-Wandler
3 Stück Leitungsschutzschalter 1-polig, 10 A B-Charakteristik, 25 kA
1 Stück 3-Punkt-Zählerplatz zur Aufnahme des VNB-Wandlerzähler
1 Stück Verdrahtung der Wandler und Prüfklemmen
1 Stück Prüfklemme nach TAB (Bayernwerk und glw.)
Merkmale
Marke | Hager |
FEGIME | 2187649 |
Herstellerbezeichnung | UF32W6N3P |
GTIN / EAN | 3250611031550 |
Artikelklasse | Zählerfeld |
Farbe | weiß |
Anzahl der TSG-Plätze | 0 |
Anzahl der Verteilerreihen | 1 |
Anzahl der Zählerplätze | 1 |
Breite | 500 |
Breite in Teilungseinheiten | 12 |
Hauptschalter-Bemessungsstrom | 100 |
Höhe | 1050 |
Mit Montageplatte | Nein |
Mit Verdrahtung | Ja |
RAL-Nummer | 9010 |
Anschlussraum | 500 |
Zolltarifnummer | 85371098 |
RoHS-konform | CONFORM |
