WKM 80 Graphit L/W Monoblock Wärmepumpe

Set besteht aus:

260019 Zubehör Set WKM 80-130


259101 Smart-Control Touch WKM/WKM Pro
REMKO Smart-Control Touch
Mit dem Smart Control Touchdisplay können alle Funktionen der Wärmepumpe und der Heizkreise eingestellt werden. Die intuitive Regler Software mit Klartextmenü und Inbetriebnahme Assistent erleichtert dem Handwerker Montage, Wartung sowie Einbindung zusätzlicher Module.
Eine Regelung von einem ungemischten und einem gemischten Heizkreisen (Fußboden oder Heizkörper) mit unterschiedlichen Vorlauftemperatur, WW Bereitung sowie Temperierung kann realisiert werden. Das benötigte I/O Modul wird in einem ansprechendem Aufputz Gehäuse mit Kabel Einführungen inkl, dem 4,3“ Touchdisplay mit WLAN-Funktion geliefert und kann flexibel auch in anderen Räumen installiert werden. Eine Taupunktregelung über einen separat installierten Feuchtefühler/Temperaturfühler ist möglich. Dieser wird bei einer Temperierung, z.B Kühlung über einen Fußboden-Kreis benötigt. Wir empfehlen bei einer aktivierten Temperierung über Flächenheizsysteme zusätzlich eine Taupunktüberwachung zu installieren (Remko EDV-Nr. 259070). Weitere Funktionen im Serienumfang
EVU Kontakt, SG-Ready Kontakte, Smart Heating/Cooling Funktion (PV-Eigenstromnutzung), Kühlen aktiv, Kühlventil und Pumpensteuerung über ein Kontakt
Temperieren über max. 2 Raum./Feuchtesensorn über Modbus, Dreistufiger Heizstab, Bivalenter parallel/alternativ Betrieb / Freischaltung Kessel, Zirkulationsbetrieb Thermisch und Impulsgesteuert.
Weitere Funktionen können über ein Erweiterungsmodul (259103) realisiert werden
- weitere 3 gemischte Heizkreise
- Heizstab über 0-10V/PWM bei PV Nutzung
- steuerung Solarthermieanlage
- ext. potentialfreier Umschaltkontakt Heizen/Kühlen, sperre WW z.B. über Smart Homesystem
- Pufferumladung

1122281 Ordner Dokumentation WKM

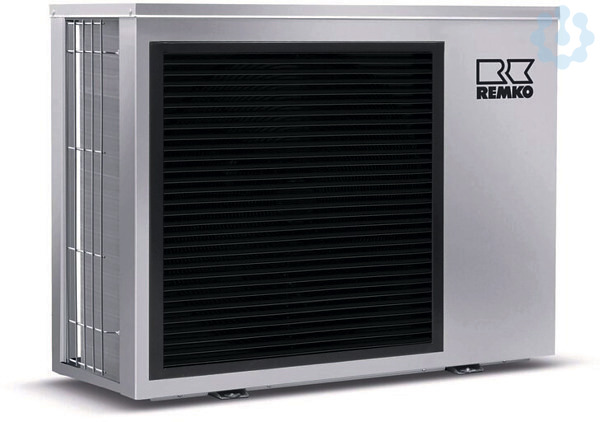

265001 WKM 80 AM L/W Monoblock Wärmepumpe
WKM 80 Außenmodul in Ergänzung zum vorstehenden Hauptmodul
-Eine Kaskadierung von bis zu 8 Modulen ist möglich-

Luft/Wasser Monoblock Wärmepumpe für den Heiz.-/Kühl - und Warmwasserbetrieb. Gehäuse in formschöner Bauform in Kombination mit einer Schalldämmung und einer silberlackiertem Stahlblechfront (RAL 9006). Luftleitlamellen in Antrazit (RAL 7021), Designline Graphit. Vollhermetischer Kältekreis mit LOW-GWP Kältemittel R 32, mit Filter, Sammler, Inverter-Verdichter und elektronischem Expansionsventil. hocheffizent geregelte Heizkreispumpe, Plattenwärmetauscher und elektr. Durchflusswächter. Serienmäßig ist ein 3-Stufiges elektrisches Heizelement 6 kW integriert. Die Wärmepumpe wird ohne Smart Control geliefert und dient zur Kaskadenschaltung bei Einsatz mehrerer WKM Außengeräte. Die Ansteuerung erfolgt mittels Modbuskommunikation. Die Kommunikation wird von Gerät zu Gerät durchgeschliffen.



Im serienmäßigen Lieferumfang enthalten:
1 Smart Serv 6kW

Als Zubehör lieferbar:
Elektr. Überstromventil 1“
Schlammabscheider
Luftabscheider
Wärmeträgermedium mit Frostschutz
Anlege- und Tauchfühler zur Einbindung weiterer Systemkomponenten
Speichersysteme
Kabel-Fernbedienung Smart Control
Smart-Count (Wärmemengenzähler)
Smart-Serv (7,5 kW elekt. Zusatzheizung inkl. Notheizbetrieb)
Smart-Web (Internetzugriff)
3-Wege Umschaltventil zur Trinkwasserbereitung
Hocheffiziente Heizkreispumpengruppen mit/ohne Mischer
Frostschutzheizung


Technische Leistungsdaten:
Typenbezeichnung REMKO WKM 80
Einsatzbereich Heizen inkl WW [kW] 1-6
Einsatzgrenze Heizen [°C] -20 bis +43
Heizleistung nach ErP 35/55°C[kW] 5/4
Effizienzklasse (Heizen) A+++/A++
Jährlicher Energieverbrauch 35/55°C [kWh] 2443/2891
Raumheizungsenergieeffizienz eta s 191/135
Nennheizleistung bei A7/W35 1) [kW] 6,44
Nennheizleistung bei A7/W27 2) [kW] 3,13
Nennheizleistung bei A2/W35 1) [kW] 4,88
Nennheizleistung bei A2/W30 2) [kW] 2,83
Nennheizleistung bei A-7/W35 1) [kW] 4,14
Nennheizleistung bei A-7/W34 2) [kW] 4,50
COP bei A7/W35° 1) 4,62
COP bei A7/W27° 2) 6,75
COP bei A2/W35 1) 3,67
COP bei A2/W30° 2) 4,55
COP bei A-7/W35° 1) 3,08
COP bei A-7/W34° 2) 3,14
Kühlleistung A35/W7 KW/EER 1) 3,6/2,7
Nenn - Volumenstrom Heizung [m³/h] 1,13
Vorlauftemperatur Heizwasser max. [°C] 60
Max. Druckverlust Heizungssystem [kPa] 80
Kältemittel/Grundfüllmenge [-/kg] R 32 / 0,9
GWP-Wert 675
CO² Äqivalent [t] 0,41
Spannungsversorgung Komp. IM [V/~/Hz] 230V/1~/50
Spannungsversorgung Smart Control IM [V/~/Hz] 230/1/50
Spannungsversorgung E-Heizstab IM [V/~/Hz] 400V/3~/50
Nennleistungsaufnahme (A7/W35) [kW] 1,39
Nennstromaufnahme (A7/W35) [A] 6,04
Schallleistungspegel AM LpA Nenn[dB(A)] 56
Schalldruckpegel Nenn AM LpA [dB(A)] 3) 30
Schallleistungspegel AM LpA Nacht[dB(A)] 53
Schalldruckpegel AM Nacht LpA [dB(A)] 3) 29
Abmessungen AM HxBxT [mm] 750x1035x395
Gewicht Außenmodul [kg] 72,00


1) COP = Coefficient Of Performance (Heizleistungszahl) nach EN 14511, EER=Energy Efficence Ratio (Kälteleistungszahl) nach EN 14511. VDE geprüft
2)COP = Coefficient Of Performance (Heizleistungszahl) nach EN 14825,
3) bei halbförmiger Ausbreitung in 5m, A7/W35 Messung nach DIN EN 12102

Die Geräte entsprechen den einschlägigen EU-Bestimmungen und sind gemäß den geltenden Richtlinien CE-gekennzeichnet.

Verfügbares Zubehör:
248109 Smart-Control Fernbedienung mit Touchdisplay, Version 2021
248103 Raumtemp./Feuchtesensor Modbus HK für WSP/WKF NEO
248120 REMKO Smart-Web
259010 REMKO Smart-Count Wärmemengenzähler
248107 Easy Control EC-1 REMKO Wärmepumpen Modbus
259065 Zweirichtungs-Energiezähler WKF/HTS
259045 Impulsgeber
259070 Taupunktwächter inkl. 1x Anlegefühler
259071 Anlegefühler Taupunktwächter
254082 Durchfluss-Sensor WKM 0-10V <25L/min.Hygiene/Zirkulation
254083 Durchfluss-Sensor WKM 0-10V, >25L Hygiene/Zirkulation
259063 Tauchfühler für Pufferspeicher WKM/WKM Pro (NTC 10K, 3,5m)
259064 Anlegefühler Mischerkreis WKM/WKM Pro (NTC 10K, 3,5m)
260045 Elektrische Kondensatablauf Heizung l:2000mm (WP)
260135 Kondensat-Auffangwanne, inkl. Ölabscheider, OA2.2, WP Alu
260017 Fernwärmeleitung l:8m LWM 80-150/WKM 80-200
260018 Fernwärmeleitung l:12m LWM 80-150 Doppelleitung
260056 Frostschutzventil 1 1/4"AG LWM 80-150, WKM 80-200
260072 3-Wege-Ventil 5/4" WKF/WKM/LWM
260081 BVT-Set Lose 5/4"
260080 Überströmventil Wärmepumpe
259048 Heizkreisgruppe, ungemischt HGU V.4
259051 Heizkreisgruppe gemischt HGM, WKM/WKM Pro
260799 Schlammabscheider HGU/HGM HGU/HGM V.4
260833 Heizungsvollschutz 1 L, V2 ohne Frostschutz, m. Molybdän
260834 Heizungsvollschutz 10 L, V2 ohne Frostschutz, m. Molybdän
260835 Heizungsvollschutz 18 L, V2 mit Frostschutz, o. Molybdän
260836 Heizungsvollschutz 200 L, V2 mit Frostschutz, o. Molybdän
260837 Heizungsvollschutz 1000 L, V2 mit Frostschutz, o. Molybdän
260803 Schlammabscheider mit Ringmagnet DN 25 (1")
260804 Schlammabscheider mit Ringmagnet DN 40 (1 1/2")
260500 Rohrabdeckung-Set, kpl. WKM 80
260023 Bodenkonsole BK-600 Plus
260024 Bodenkonsole BK-1000 Plus
260079 Wandkonsole WKM 600
1613900 Schallentkopplungsset für Wandkonsole
260093 Rückschlagventil 1" Hydraulik Wärmepumpen
1904573 Wasseranalysekoffer V2 VDI 2035
254090 REMKO Smart-Com Zusatzsoftware für KNX over IP
1127921 Kollektorfühler NTC 50K Smart Control Serie WKM
259103 Smart Control Touch Erweiterungsmodul WKM
259056 Systemtrennung 8 kW Anschluss ü./u. HGM/HGU
259057 Systemtrennung 17 kW Anschluss ü./u. HGM/HGU
