Stern-Dreieck-Schützkombination, 38 0 V 400 V: 37 kW, 230 V 50 Hz, 240
2810036
SDAINLM70(230V50HZ,2
239895
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung

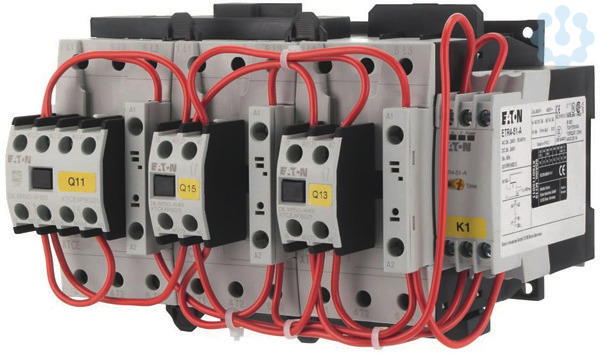

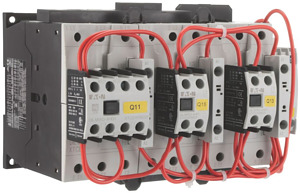

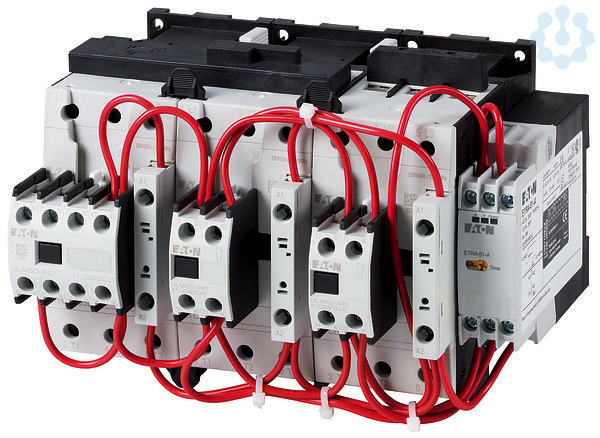

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 70 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM40, + DILM150-XHI31, Dreieckschütz Q15: DILM40, + DILM150-XHI11 Typ, Sternschütz Q13: DILM40, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
Merkmale
Marke | Eaton |
FEGIME | 2810036 |
Herstellerbezeichnung | SDAINLM70(230V50HZ,240V60HZ) |
Herstellerartikelnummer | 239895 |
GTIN / EAN | 4015082398958 |
Artikelklasse | EC000010 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 |
Bemessungssteuerspeisespannung Us bei DC | 0 |
Funktion | Stern-Dreieck-Schütz |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsleistung bei AC-3, 400 V | 37 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 70 |
Schutzart (IP) | IP00 |
Bemessungsbetriebsleistung NEMA | 0 |
Schutzart (NEMA) | sonstige |
Zolltarifnummer | 85364900 |
RoHS-konform | CONFORM |
