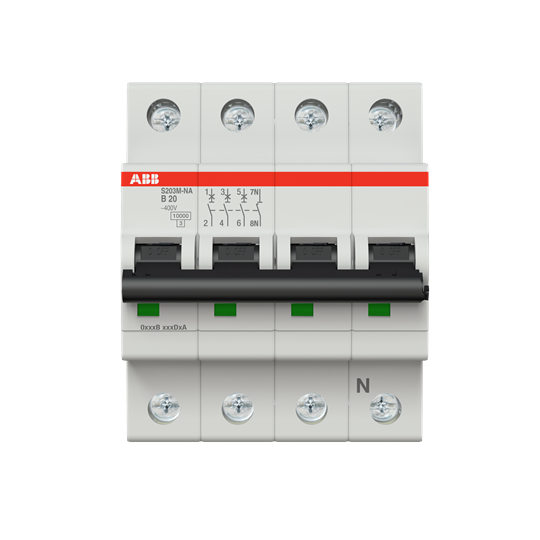

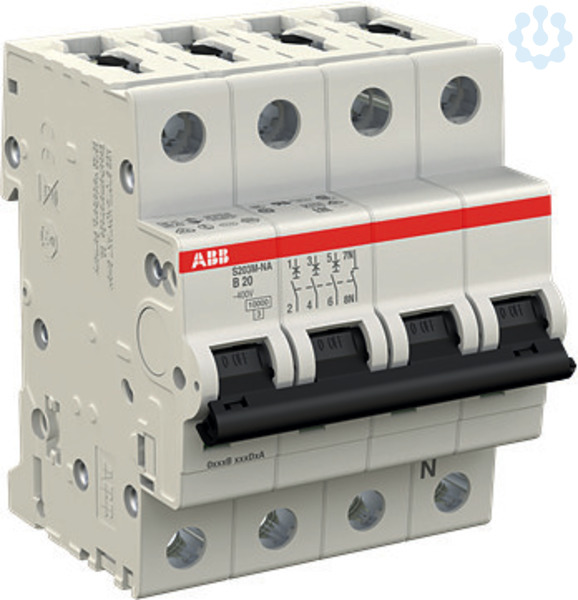

Artikelbild
Abbildung ähnlich
ABB

Sicherungsautoamt 20A pro M compact 3pol.+NA Baur.S200M

3902605 S203M-B20NA 2CDS273103R0205
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Merkmale

Marke ABB
FEGIME 3902605
Herstellerbezeichnung S203M-B20NA
Herstellerartikelnummer 2CDS273103R0205
GTIN / EAN 4016779549783
Artikelklasse Leitungsschutzschalter
Auslösecharakteristik B
Anzahl der abgesicherten Pole 3
Anschließbarer Leiterquerschnitt eindrähtig 0.75...35
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75...25
Bemessungsisolationsspannung Ui 440
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 25
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 15
Bemessungsspannung 400
Bemessungsstoßspannungsfestigkeit Uimp 4
Bemessungsstrom 20
Breite in Teilungseinheiten 4
Einbautiefe 69
Energiebegrenzungsklasse 3
Explosionsgeschützt Nein
Frequenz 50...60
Mitschaltender Neutralleiter Ja
Polzahl (gesamt) 4
Schutzart (IP) IP20
Spannungsart AC
Umgebungstemperatur während des Betriebs -25...55
Unterputzmontage Nein
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich Ja
Überspannungskategorie 3
Zolltarifnummer 85362010
RoHS-konform CONFORM
