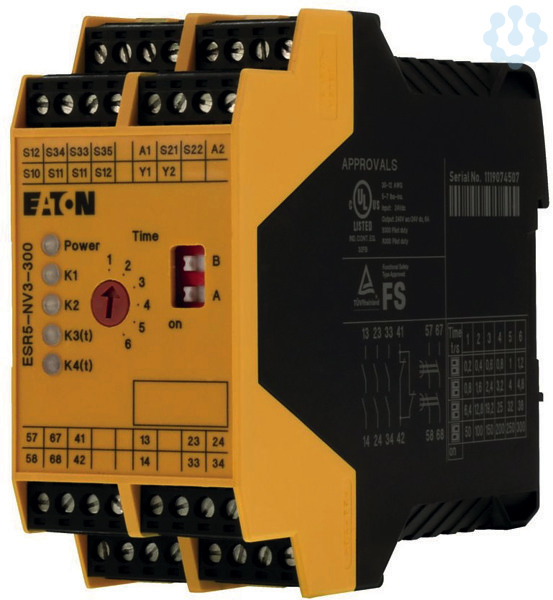

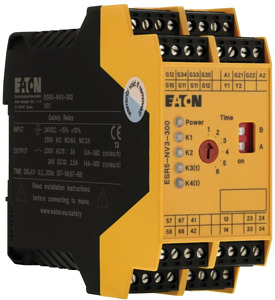

Artikelbild
Abbildung ähnlich
Eaton

Sicherheitsrelais zur NOT-HALT-/Sch utztür-/Lichtgitter-Überwachung, 24

6807049 ESR5-NV3-300 171858
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Sicherheitsrelais mit einstellbarer Rückfallverzögerung 0-300 Sek. zur Umsetzung der Grundfunktionen Not-Aus / Not-Halt / Schutztür / Lichtgitter,ein-oder zweikanaliger Betrieb,Versorgungsspannung 24VDC,2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 1), 1 Meldestrompfad,Berührungsschutz nach EN 50274 bei senkrechter Betätigung von vorne finger- und handrückensicher,geeignet für PL e, Kat. 4 nach EN ISO 13849-1 / SILCL3 nach IEC 62061 / SIL3 nur für High-Demand-Anforderungen,Schutzart IP20, Einbauort minimal IP54, TüV-geprüft,Bemessungsstoßspannung 4 kV / Basisisolierung (Sichere Trennung, verstärkte Isolierung und 6 kV zwischen den Freigabestrompfaden (13/14, 23/24, 33/34)und den restlichen Strompfaden und zwischen 13/14, 23/24, 33/34 untereinander.)

Merkmale

Marke Eaton
FEGIME 6807049
Herstellerbezeichnung ESR5-NV3-300
MPN 171858
GTIN / EAN 4015081684298
Artikelklasse Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet 1
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet 3
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet 2
Ausführung Grundgerät
Ausführung des elektrischen Anschlusses Schraubanschluss
Auswertung der Eingänge ein- und zweikanalig
Mit abnehmbaren Klemmen Ja
Tragschienenmontage möglich Ja
Geeignet zur Überwachung von Magnetschaltern Nein
Geeignet zur Überwachung von NOT-AUS-Kreisen Ja
Geeignet zur Überwachung von Näherungsschaltern Nein
Geeignet zur Überwachung von Positionsschaltern Ja
Geeignet zur Überwachung von Ventilen Nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen Nein
Geeignet zur Überwachung von taktilen Sensoren Nein
Mit Mutingfunktion Nein
Mit Rückführkreis Ja
Mit Starteingang Ja
Mit TÜV-Zulassung Ja
Mit Zulassung für BG BIA Nein
Mit Zulassung nach UL Ja
Rückfallverzögerung 0.2...300
Breite 45
Höhe 99
Performance Level nach EN ISO 13849-1 Level e
SIL nach IEC 61508 3
Sicherheitstyp nach IEC 61496-1 ohne
Stoppkategorie nach IEC 60204 0 + 1
Tiefe 114.5
Bemessungsschaltstrom 4
Betriebsspannung AC 50 Hz 0...0
Betriebsspannung AC 60 Hz 0...0
Betriebsspannung DC 24...24
Leistungsaufnahme 5.43
Spannungsart der Betriebsspannung DC
Spannungsart der Versorgungsspannung DC
Steuerspannung 1 24...24
Steuerspannung 2 24...24
Steuerspannungsart 1 DC
Steuerspannungsart 2 AC
Versorgungsspannung AC 50 Hz 0...0
Versorgungsspannung AC 60 Hz 0...0
Versorgungsspannung DC 24...24
Zolltarifnummer 85364900
RoHS-konform CONFORM
