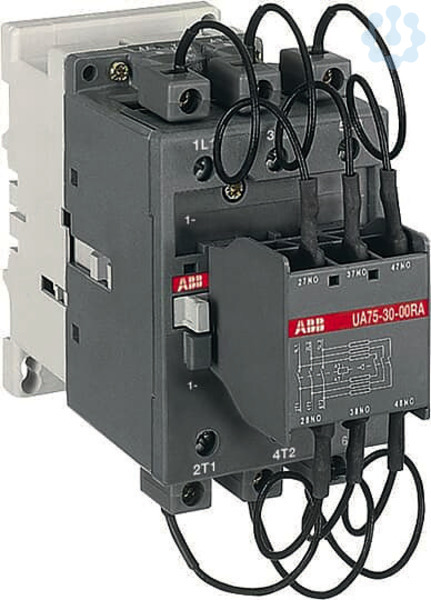

Artikelbild
Abbildung ähnlich
ABB

Schütz 220-230V 50Hz

3047962 UA63-30-00RA220-230V 1SBL371024R8000
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Die 3-poligen Schütze UA63-30-00RA zur Kondensatorschaltung, können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V ≤ Ue ≤ 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von 3 Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt.

- Hauptpole: 3 Hauptpole

- Steuerstromkreis: Wechselstrombetätigt mit laminiertem Magnetkreis

Merkmale

Marke ABB
FEGIME 3047962
Herstellerbezeichnung UA63-30-00RA220-230V50HZ/230-240V60HZ
MPN 1SBL371024R8000
GTIN / EAN 3471522304803
Artikelklasse Kondensatorschütz
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsblindleistung bei 400 V, 50 Hz 50
Spannungsart zur Betätigung AC
Bemessungsblindleistung bei 400 V, 60 Hz 50
Bemessungssteuerspeisespannung AC 50 Hz 220...230
Bemessungssteuerspeisespannung AC 60 Hz 230...240
Betriebsspannung AC 50 Hz 690...690
Betriebsspannung AC 60 Hz 690...690
Breite 70
Höhe 150
Tiefe 140.4
Zolltarifnummer 85365080
RoHS-konform CONFORM
