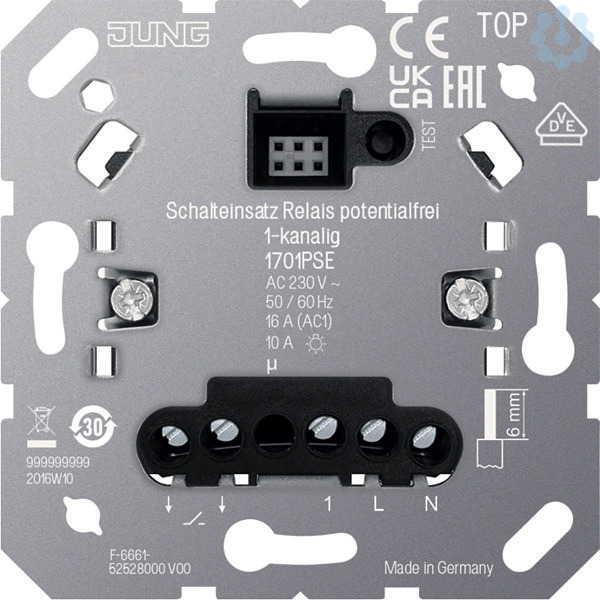

Schalteinsatz Relais potentialfrei 1-kanalig mit Nebenstelleneingang

für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 ..

für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..

für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D .. (ab Version V03)

für Aufsätze KNX RF Art.-Nrn.: .. 10911 ST RF .., .. 10921 ST RF ..

Bestimmungsgemäßer Gebrauch

Schalten von potentialgetrennten Stromkreisen für Beleuchtungen

Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz oder KNX RF Taster

Betrieb mit geeignetem Aufsatz

Montage in Gerätedose mit Abmessungen nach DIN 49073

Produkteigenschaften

Anschluss von Nebenstellen möglich

Zeitfunktion einstellbar

Nennspannung: AC 230 V ~

Netzfrequenz: 50/60 Hz

Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W

Umgebungstemperatur: −25 ... +45 °C

Lager-/Transporttemperatur: −20 ... +70 °C

Schaltstrom bei 35 °C

Bei Schaltstrom > 10 A Anschlussleitung 2,5 mm2

Ohmsch: 16 A (AC1)

Leuchtstofflampen: 4 AX

Anschlussleistung bei 35 °C

Glühlampen: 2300 W

HV-Halogenlampen: 2000 W

Elektronische Trafos: 1500 W

Induktive Trafos: 1000 VA

HV-LED-Lampen: typ. 400 W

Leuchtstofflampen unkompensiert: 920 VA

Kapazitive Last: 920 VA (115 µF)

Leistungsreduzierung

pro 5 °C Überschreitung von 25 °C: −5 %

bei Einbau in Holz- oder Trockenbauwand: −15 %

bei Einbau in Mehrfachkombinationen: −20 %

Anzahl Stellantriebe: 1 ... 10

Anzahl Nebenstellen

Nebenstelle 2-Draht 1720 NE: unbegrenzt

Taster: unbegrenzt

Nebenstelle 3-Draht 1723 NE: 10

Drehnebenstelle 3-Draht 1733 DNE: 10
