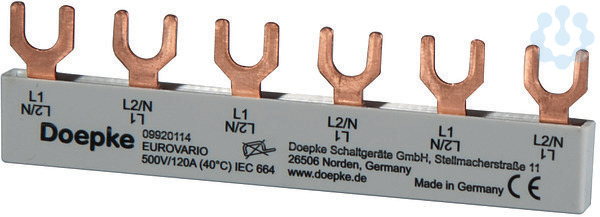

Sammelschiene 2ph. Gabelschuh 120A,6 TE
2859064
EV-SG2.6.120
09920114
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen; große Variantenvielfalt; hohe Zeitersparnis bei der Verdrahtung; Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.
Merkmale
Marke | Doepke |
FEGIME | 2859064 |
Herstellerbezeichnung | EV-SG2.6.120 |
Herstellerartikelnummer | 09920114 |
GTIN / EAN | 4014712021556 |
Artikelklasse | Phasenschiene |
Farbe | grau |
Querschnitt | 10 |
Anzahl der Phasen | 2 |
Ausführung des elektrischen Anschlusses | Gabel |
Bedingter Bemessungskurzschlussstrom Iq | 15 |
Bemessungsdauerstrom Iu | 63 |
Bemessungskurzzeitstromfestigkeit Icw | 15 |
Bemessungsstoßspannung | 4.5 |
Breite in Teilungseinheiten | 6 |
Geeignet für Anzahl Geräte | 3 |
Geeignet für Geräte mit Hilfsschalter | Nein |
Geeignet für Geräte mit N-Leiter | Nein |
Isoliert | Ja |
Länge | 106 |
Max. Bemessungsbetriebsspannung Ue | 690 |
Polzahl | 2 |
Teilungsmaß | 17.5 |
Zolltarifnummer | 85369095 |
RoHS-konform | NOT_RELEVANT |
