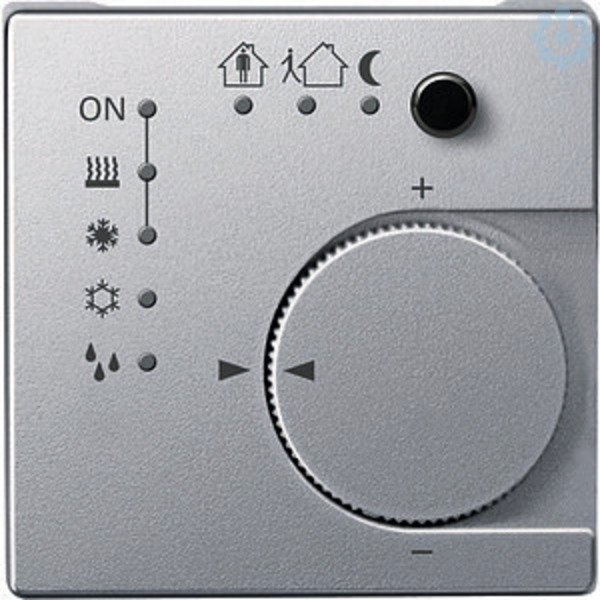

Raumtemperaturregler UP/PI SysM KNX Tasterschnittst. 4-f. alu.
3064814
616860
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Im Design System M. Das Gerät ist ein Raumtemperaturregler und ein Binäreingang. In Abhängigkeit der Betriebsart, des aktuellen Temperatur-Sollwertes und der Raumtemperatur wird eine Stellgröße zur Heizungs- oder Kühlungssteuerung auf den KNX gesendet. Die Temperatur kann wahlweise durch den internen oder durch einen externen Temperaturfühler, der an der Klemmleiste der Tasterschnittstelle anzuschließen ist, erfasst . Die Tasterschnittstelle erzeugt intern eine Signalspannung zum Anschluss von max. vier konventionellen Tastern/potentialfreien Kontakten. Davon lassen sich zwei Eingänge zum Anschluss von Low Current-LEDs verwenden. Mit integriertem Busankoppler. Der Busanschluss erfolgt über eine Busanschlussklemme. Softwarefunktionen KNX: Funktionen Raumtemperaturregler: Reglertyp: 2-Punkt-Regelung, stetige PI-Regelung, schaltende PI-Regelung (PWM). Ausgang: Stetig im Bereich 0xx100% oder schaltend EIN/AUS. Regler-Mode: -Heizen mit einem Reglerausgang. Kühlen mit einem Reglerausgang. Heizen und Kühlen mit getrennten Reglerausgängen. Heizen und Kühlen mit einem Reglerausgang. 2-stufiges Heizen mit 2 Reglerausgängen. 2-stufiges Kühlen mit 2 Reglerausgängen. Betriebsarten: Komfort, Komfortverlängerung, Standby, Nachtabsenkung, Frost-/Hitzeschutz. Bedienung: Sollwertverstellung mit Stellrad im Bereich parametrierbar, Präsenztasterfunktion parametrierbar/abschaltbar. Ventilschutz, Regelung sperren. Funktionen Tasterschnittstelle: Schalten, Dimmen, Jalousie, Wertgeber (Dimmwertgeber, Nebenstelle für Lichtszenen mit/ohne Speicherfunktion, Temperaturwertgeber, Helligkeitswertgeber). Tasterschnittstelle: bis zu 4 Eingänge, davon lassen sich 2 als Ausgänge und einer zum Anschluss des Fernfühlers benutzen. Ausgangsspannung: 5 V (SELV). Ausgangsstrom: max. 0,8 mA. Max. Leitungslänge: Eingänge/Ausgänge max. 5m, Fernfühler max. 50 m. Zubehör: Fernfühler für KNX Raumtemperaturregler UP/PI 616790. Material: Thermoplast edelmatt. Farbe: aluminium.
Merkmale
Marke | Merten |
FEGIME | 3064814 |
Herstellerbezeichnung | 616860 |
GTIN / EAN | 4042811092818 |
Artikelklasse | Bussystem-Raumtemperaturregler |
Montageart | Unterputz |
Farbe | Aluminium |
Andere Bussysteme | ohne |
Anzahl der binären Eingänge | 4 |
Bussystem Funkbus | Nein |
Bussystem KNX | Ja |
Bussystem KNX-Funk | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Funk bidirektional | Nein |
Mit Diebstahl-/Demontageschutz | Ja |
Mit Display | Nein |
Mit LED-Anzeige | Ja |
Mit Vor-Ort Bedienung | Nein |
Werkstoff | Kunststoff |
Werkstoffgüte | Thermoplast |
Zusammenstellung | Basiselement mit zentraler Abdeckplatte |
Externe Fühler | Ja |
Manuelle Sollwertverstellung | Ja |
Min. Tiefe der Gerätedose | 46 |
Mit Busankopplung | Ja |
Oberfläche | lackiert |
Parallel-Betrieb möglich | Nein |
Präsenztaster | Ja |
RAL-Nummer (ähnlich) | - |
Schutzart (IP) | IP20 |
Transparent | Nein |
Ausführung der Oberfläche | matt |
Klasse des Temperaturreglers | IV |
Leistungsaufnahme im Bereitschaftszustand (solstandby) | - |
Zolltarifnummer | 90321080 |
