Programmierbarer Wellen-Drehwinkel-Messumformer für den Einbau

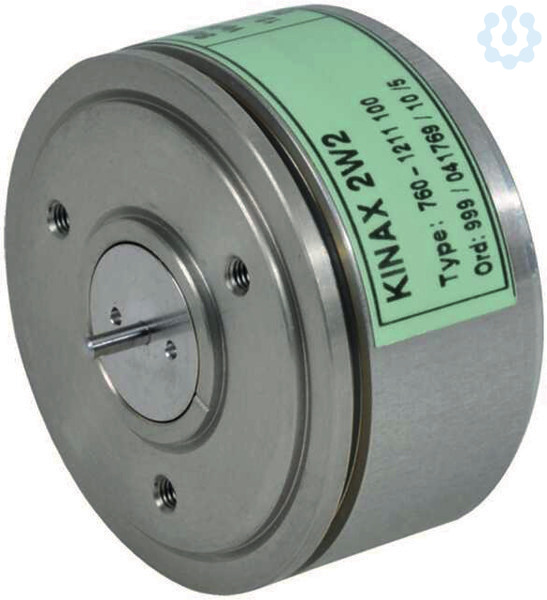

Programmierbarer Drehwinkel-Messumformer für den Einbau. Am Messausgang steht ein eingeprägtes, dem Messwert proportionales Gleichstromsignal von 4…20 mA zur Verfügung.. Der KINAX 2W2 ist ein kompakter, programmierbarer Drehwinkel- Messumformer für den Einbau in Geräten und Apparaten. Mit seinem einzigartigen kapazitiven Messprinzip erfasst er kontaktlos und nahezu rückwirkungsfrei die Winkelstellung einer Welle und formt sie in einen eingeprägten, dem Messwert proportionalen Gleichstrom um. Die einfache Montage über den Synchroflansch, die Variantenvielfalt der Anschlussmöglichkeiten und die freie Parametrierung bieten höchste Flexibilität in der Anwendung und Installation.. Kompakte Drehwinkel-Messumformer für den Einbau Kapazitives Abtastsystem Analoges Ausgangssignal 4…20 mA (2-Draht) Messbereich, Drehrichtung, Kennlinie, Nullpunkt und weitere Zusatzfunktionen durch PC programmierbar Antriebswelle ohne mechanische Anschläge, durchdrehbar Geringes Anlaufdrehmoment < 0,001 Ncm Verschleissfrei und wartungsarm. Die Drehwinkel-Messumformer KINAX für Einbau und Anbau sind Präzisionsmessgeräte, die zur Erfassung von Winkelpositionen und Umdrehungen zur Aufbereitung und Bereitstellung von Messwerten als elektrische Ausgangssignale für das Folgegerät dienen. Sie erfassen kontaktlos die Winkelstellung einer Welle und formen sie in einen eingeprägten, dem Messwert proportionalen Gleichstrom um.. Durch die kompakte Ausführung eignen sich die Drehwinkel-Messumformer besonders für den Einbau oder Anbau in/an Geräte oder Apparate. Die Produkte kommen in vielen Anwendungsgebieten zum Einsatz, z.B. in der Bahntechnik, in industriellen Anlagen, im Schiffsbau, im Kraftwerksbau, an Klappenstellungen.. Am Messausgang steht ein eingeprägtes, dem Messwert proportionales Gleichstromsignal von 4...20 mA zur Verfügung. Patententiertes kontaktloses, kapazitives Abtastsystem. Verschleissfrei. Analoges Messverfahren, Auflösung nahezu unendlich Messbereich, Drehrichtung, Kennlinie, Umschaltpunkt und weitere Zusatzfunktionen durch PC programmierbar. Erleichtert Planungs- und Projektierungsarbeiten, kürzt Lieferfrist, kleine Lagerhaltung. Drehwinkel-Messbereich: 0…50° Messausgang (Mess-Speise-Kreis) in 2-Draht-Technik (4...20 mA-Signal) Messwertsimulation: Austesten der nachgeschalteten Wirkungskette bereits während der Installation möglich Messwerterfassung: Anzeige des Momentanwertes und grafische Darstellung des Messwertes auf Bildschirm über einen längeren Zeitraum visualisierbar Justierung: Feineinstellung des Analogausgangs, Nullpunkt und Mess-Spanne unabhängig voneinander einstellbar Kennlinie der Ausgangsgrösse: Linear, V-Kennlinie oder als frei wählbare Linearisierungskurve programmierbar Welle 360° voll durchdrehbar Serielle Schnittstelle . Das kapazitive Abtastprinzip besteht im wesentlichen aus zwei Teilen, dem Differenz-Schirmkondensator und dem Elektronikteil. Die zu messende Winkelstellung des Messobjekts wird durch mechanische Kupplung auf den Rotor des Differenz-Schirmkondensators übertragen und in eine winkelproportionale Kapazitätsänderung umgeformt. Jede Veränderung der Rotorstellung hat eine Kapazitätsänderung zur Folge, welche in ein dem Messwert proportionales Gleichstromsignal umgeformt wird. . Drehwinkel-Messumformer KINAX 2W2 (gemäss Bestellung)  3 Spannklammern  1 Sicherheitshinweise
