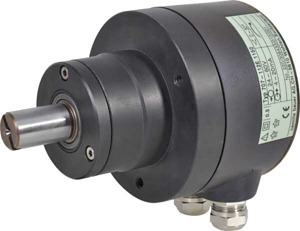

Wellen-Drehwinkel-Messumformer für Robust-Anwendung

Messumformer für Drehwinkel, Robustausführung, werkseitig parametriert. Am Messausgang steht ein eingeprägtes, dem Messwert proportionales Gleichstromsignal zur Verfügung. Durch seine robuste Ausführung wird er vorzugsweise im Großmaschinenbau und im Schiffbau eingesetzt.. Der KINAX WT707 ist ein sehr robuster, absoluter DrehwinkelMessumformer, der dank seines einzigartigen kapazitiven Messprinzipes sich besonders für den Einsatz in rauer Umgebung eignet. Er erfasst kontaktlos die Winkelstellung einer Welle und formt sie in einen eingeprägten, dem Messwert proportionalen Gleichstrom um.. Kontaktloses kapazitives Abtastsystem / Verschleissfrei Analoges Messverfahren / Auflösung nahezu unendlich Drehwinkel-Messbereich 0…30°, 0…60°, 0…90° Messausgang: 0/4.. 20 mA 2-, 3- oder 4-Drahtanschluss Feinjustage der Messspanne / Nullpunkt durch Potentiometer / Optimale Anpassung an die gewünschten Messbereiche Kennlinie der Ausgangsgrösse / Linear oder als V-Kennlinie ausführbar Antriebswelle durchdrehbar / Keine Beschädigung möglich, wenn der Endwert des Drehwinkel- Messbereiches überfahren wird Anbaugerät im Feldgehäuse als Robust-Ausführung / Vibrations- und rüttelfest, Einsatz im Grossmaschinen- und Schiffbau. Absoluter Messwert immer verfügbar Keine zeitaufwändige Referenzfahrten notwendig Robustes Design für raue Umgebungen Hohe mechanische und elektrische Sicherheit Vor-Ort Parametrierung Verschleissfrei und wartungsarm. Durch seine robuste Ausführung wird der KINAX WT707 vorzugsweise im Grossmaschinenbau und im Schiffbau eingesetzt.. Kontaktloses kapazitives Abtastsystem / Verschleißfrei Analoges Messverfahren / Auflösung nahezu unendlich Drehwinkel-Messbereich 0…60° Messausgang: 4.. 20 mA Einstellung der Messspanne durch Potentiometer / Optimale Anpassung an die gewünschten Messbereiche Kennlinie der Ausgangsgröße / Linear oder als V-Kennlinie ausführbar Antriebswelle durchdrehbar / Keine Beschädigung möglich, wenn der Endwert des Drehwinkel- Messbereiches überfahren wird Anbaugerät im Feldgehäuse als Robust-Ausführung / Vibrations- und rüttelfest, Einsatz im Großmaschinen- und Schiffbau . Einstellung der Messspanne durch Potentiometer / Optimale Anpassung an die gewünschten Messbereiche Kennlinie der Ausgangsgrösse / Linear oder als V-Kennlinie ausführbar Antriebswelle durchdrehbar / Keine Beschädigung möglich, wenn der Endwert des Drehwinkel- Messbereiches überfahren wird. 1 Drehwinkel-Messumformer KINAX WT707 (gemäss Bestellung) 1 Sicherheitshinweise
