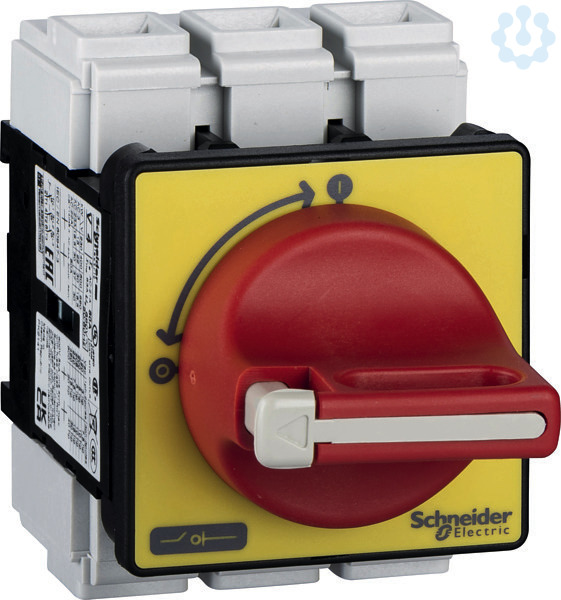

Artikelbild
Abbildung ähnlich
Schneider

Not-Aus Hauptschalter 80A 3p 690V 4-Loch-Befestigung

3776505 VCF4 VCF4
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Not-Aus/Hauptschalter, 3P, 690V, 63A, Im Gehäuse. Baugroesse_A 80 A, Befestigung 4 Schrauben, Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.

Merkmale

Marke Schneider
FEGIME 3776505
Herstellerbezeichnung VCF4
MPN VCF4
GTIN / EAN 3389110166002
Artikelklasse Lasttrennschalter
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schalter 1
Ausführung als Hauptschalter Ja
Ausführung als NOT-AUS-Einrichtung Ja
Ausführung als Sicherheitsschalter Nein
Ausführung als Wartungs-/Reparaturschalter Nein
Ausführung als Wendeschalter Nein
Ausführung des Betätigungselements Drehknopf
Bedingter Bemessungskurzschlussstrom Iq 10
Bemessungsbetriebsleistung bei AC-23, 400 V 30
Bemessungsbetriebsleistung bei AC-3, 400 V 22
Bemessungsbetriebsspannung 690...690
Bemessungsdauerstrom Iu 80
Bemessungsdauerstrom bei AC-21, 400 V 80
Bemessungsdauerstrom bei AC-23, 400 V 57
Bemessungskurzzeitstromfestigkeit Icw 0.96
Farbe des Betätigungselements rot
Geeignet für Bodenbefestigung Nein
Geeignet für Frontbefestigung 4-Loch Ja
Geeignet für Frontbefestigung Zentral Nein
Geeignet für Verteilereinbau Ja
Geeignet für Zwischenbau Nein
Gerätebauart Einbaugerät Festeinbautechnik
Max. Bemessungsbetriebsspannung Ue bei AC 690
Motorantrieb integriert Nein
Motorantrieb optional Nein
Polzahl 3
Schaltleistung bei 400 V 45
Schutzart (IP), frontseitig IP65
Spannungsauslöser optional Nein
Verriegelbar Ja
Breite 60
Höhe 83
Mit vormontierter Verkabelung Nein
Tiefe 114
Zolltarifnummer 85365080
RoHS-konform NOT_CONFORM
