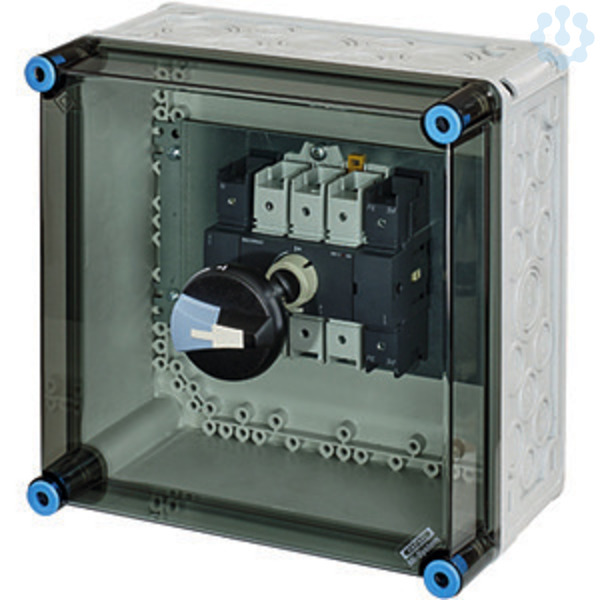

Artikelbild
Abbildung ähnlich
Hensel

Mi-Lastschaltergehäuse 100A 4polig + PE

2260068 MI7214 20001130
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Lasttrennschalter 100 A, 4-polig, nach IEC 60947-3. Mit PE-Klemme für Kupferleiter. Griff des Lasttrennschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung.

Merkmale

Marke Hensel
FEGIME 2260068
Herstellerbezeichnung MI7214
Herstellerartikelnummer 20001130
GTIN / EAN 4012591109952
Artikelklasse Leergehäuse für Schaltgeräte
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Anzahl der Hilfskontakte als Öffner 0
Ausführung als Hauptschalter Ja
Ausführung als NOT-AUS-Einrichtung Nein
Ausführung als Sicherheitsschalter Nein
Ausführung als Wartungs-/Reparaturschalter Nein
Ausführung als Wendeschalter Nein
Bedingter Bemessungskurzschlussstrom Iq -
Bemessungsbetriebsleistung bei AC-23, 400 V 45
Bemessungsbetriebsleistung bei AC-3, 400 V 45
Bemessungsbetriebsspannung 690
Bemessungsdauerstrom Iu 100
Bemessungsdauerstrom bei AC-21, 400 V 100
Bemessungskurzzeitstromfestigkeit Icw 2,75
Max. Bemessungsbetriebsspannung Ue bei AC 690
Polzahl 4
Schaltleistung bei 400 V 45
Geeignet für Bodenbefestigung Nein
Geeignet für Frontbefestigung 4-Loch Nein
Geeignet für Frontbefestigung Zentral Nein
Geeignet für Verteilereinbau Nein
Geeignet für Zwischenbau Nein
Gerätebauart Komplettgerät im Gehäuse
Motorantrieb integriert Nein
Motorantrieb optional Nein
Spannungsauslöser optional Nein
Anschlussart Hauptstromkreis Rahmenklemme
Ausführung des Betätigungselements kurzer Drehgriff
Farbe des Betätigungselements schwarz
Schutzart (IP), frontseitig IP65
Verriegelbar Ja
Zolltarifnummer 85371098
RoHS-konform NOT_RELEVANT
