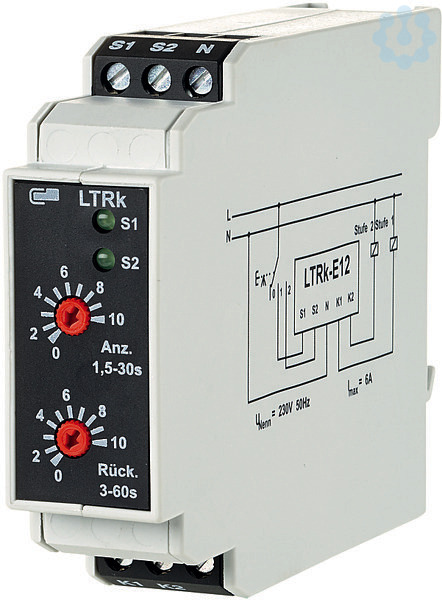

Lüftertimerrelais LTRK-E12
3715130
1102830530
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verpackungseinheiten
2 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 2 St |
Bestellschritt | 2 St |
Beschreibung
Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert. Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar. Die Ansteuerung erfolgt mit einem zweistufigen Schalter. Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert. Funktionsweise:, 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann. Danach wird in Stufe 2 aktiviert.2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort. Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen. Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben.
Merkmale
Marke | METZ |
FEGIME | 3715130 |
Herstellerbezeichnung | 1102830530 |
GTIN / EAN | 4250184121053 |
Artikelklasse | Zeitrelais |
Anzahl der Ausgänge, unverzögert, Schließer | - |
Anzahl der Ausgänge, unverzögert, Wechsler | - |
Anzahl der Ausgänge, unverzögert, Öffner | - |
Anzahl der Ausgänge, verzögert, Schließer | 2 |
Anzahl der Ausgänge, verzögert, Wechsler | - |
Anzahl der Ausgänge, verzögert, Öffner | - |
Aufsteckbar auf Schütz | - |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Ausgänge, umschaltbar verzögert/unverzögert | Nein |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | - |
Bemessungssteuerspeisespannung Us bei DC | - |
Breite | 22,5 |
Fernbedienung möglich | Nein |
Funktion Impulsformend | - |
Funktion Stern/Dreieck | - |
Funktion ansprechverzögert | Ja |
Funktion ausschaltwischend | - |
Funktion blinkend mit Impuls beginnend, Festzeit | - |
Funktion blinkend mit Pause beginnend, Festzeit | - |
Funktion einschaltwischend | - |
Funktion rückfallverzögert | Ja |
Funktion taktend mit Impuls beginnend, variabel | - |
Funktion taktend mit Pause beginnend, variabel | - |
Geeignet als Fernbedienung | Nein |
Geeignet für Frontmontage | Nein |
Geeignet für Hutschienenmontage | Ja |
Höhe | 75 |
Mit Halbleiterausgang | Nein |
Mit Stecksockel | - |
Nennstrom | - |
Spannungsart zur Betätigung | AC |
Tiefe | 100 |
Zeitbereich | 1,5...30 |
Zolltarifnummer | 85364900 |
RoHS-konform | CONFORM |
