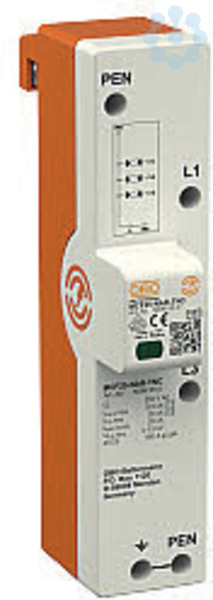

LightningController Rail dreipolig
6148290
MCF25-NAR-TNC
5096950
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Der MCF25-NAR Kombiableiter Typ 1+2 zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) eignet sich für den Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100. Einsatzbereich des MCF25-NAR sind Gebäude mit Freileitungseinspeisung in TN-C-Systemen. Die Montage erfolgt auf 40-mm-Sammelschienen im netzseitigen Anschlussraum. Der Schutzpegel von ≤1,5 kV schützt die Endgeräte in der Anlage. Das Blitzstromableitvermögen beträgt 25 kA (10/350) gesamt und 8,5 kA (10/350) pro Pol, folgestromlöschend bis 50 kA mit einer max. Vorsicherung bis 160 A gL/gG.
Merkmale
Marke | OBO |
FEGIME | 6148290 |
Herstellerbezeichnung | MCF25-NAR-TNC |
Herstellerartikelnummer | 5096950 |
GTIN / EAN | 4012196585588 |
Artikelklasse | Kombi-Ableiter für Energietechnik |
Montageart | Sammelschiene |
Ausblasend | - |
Baugröße | sonstige |
Blitzstoßstrom (10/350 µs) | 8,5 |
Energetisch koordinierte Schutzwirkung zum Endgerät | - |
Folgestromlöschfähigkeit | - |
Höchste Dauerspannung AC | 255 |
Höchste Dauerspannung DC | - |
Integrierte Vorsicherung | - |
Max. PV-Spannung | - |
Nennspannung AC | 230 |
Nennspannung DC | - |
Netzform DC | - |
Netzform IT | - |
Netzform TN | Ja |
Netzform TN-C | - |
Netzform TN-C-S | Ja |
Netzform TN-S | - |
Netzform TT | - |
Netzform sonstige | - |
Polzahl | - |
Prüfklasse | Typ 1 und 2 |
Schutzpegel | 1,5 |
Schutzpegel (DC+ - DC-) | - |
Schutzpegel (DC+/DC- - PE) | - |
Schutzpegel L-N | - |
Schutzpegel L-PE | - |
Schutzpegel N-PE | - |
Spezifische Energie (W/R) | - |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
Fernsignalisierung | - |
Schutzart (IP) | IP20 |
Signalisierung am Gerät | optisch |
Zolltarifnummer | 85363030 |
RoHS-konform | CONFORM |
