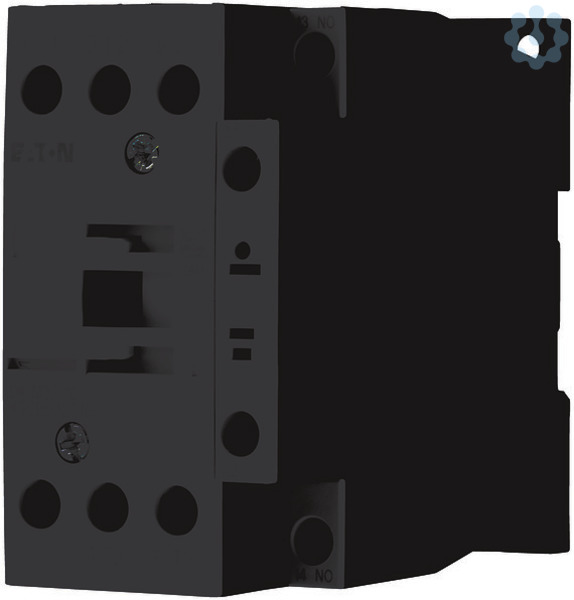

Artikelbild
Abbildung ähnlich
Eaton

Leistungsschütz, 3-polig, 380 V 400 V 15 kW, 1 S, 230 V 50 Hz, 240 V 60

5060832 DILM32-10(230V50HZ,2 277260
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., DILM32-XHI11-S, Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung

Merkmale

Marke Eaton
FEGIME 5060832
Herstellerbezeichnung DILM32-10(230V50HZ,240V60HZ)
Herstellerartikelnummer 277260
GTIN / EAN 4015082772604
Artikelklasse Leistungsschütz zum Schalten von Wechselstrom
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung bei AC-3, 400 V 15
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240
Bemessungssteuerspeisespannung Us bei DC 0
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung NEMA 14,9
Bemessungsbetriebsleistung bei AC-4, 400 V 7
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 15
Geeignet für Reiheneinbau Nein
Zolltarifnummer 85364900
RoHS-konform CONFORM
