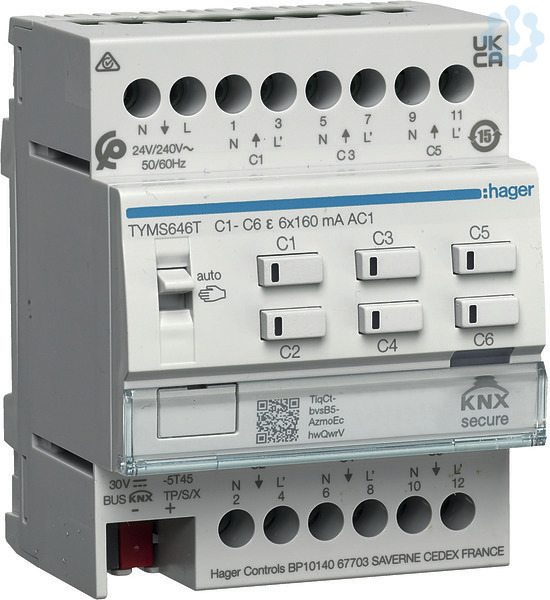

Heizungsaktor 6fach KNX Secure für 24/230V Stellantriebe, Tr
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, 6 Handtasten für Auf/Zu je Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen.
Funktionen: Ausgangsspannung für kompatible Ventile 230 V AC oder 24 V AC, Temperaturregler für Heizen und Kühlen, mit 12 Temperaturreglern zur Steuerung von bis zu 12 unabhängigen Zonen, Ein/Aus oder PWM-Steuerung. Handbedienung über Schiebeschalter des Kanals mit 0 % - 50% - 100%. Diagnosefunktion über Ausgang mit mehrfarbiger LED, Zeit-/Datum programmierbarer Ventilschutz/Pumpenfestsitzschutz und Zwangsstellung. Unterschliche Werte für Sommer-/Winterbetrieb. 2 x Logikblock. Parametrierbarte Sollwerte für Normal-, Zwangs- oder Not-Betrieb. Zyklische Überwachung/Erkennung der Eingangssignale von Thermostaten (Überwachungszeit ca. 45 min). Bei Thermostatdefekt wird der Triac-Ausgang in Not-Betrieb eingestellt.
Hinweis: Das Gerät lässt sich mittels der ETS (ab Version 5) programmieren. An allen Aktorkanälen sind Stellantriebe der gleichen Betriebsspannung anzuschließen. Einbauhinweise für Heizungsbau-/Stellantriebe-Hersteller beachten.
Merkmale
Marke | Hager |
FEGIME | 8173426 |
Herstellerbezeichnung | TYMS646T |
GTIN / EAN | 3250610050125 |
Artikelklasse | Bussystem-Schaltaktor |
Anzahl der Ausgänge | 6 |
Anzahl der digitalen Eingänge | 0 |
Breite in Teilungseinheiten | 4 |
Busmodul abnehmbar | Nein |
Bussystem Funkbus | Nein |
Bussystem KNX | Ja |
Bussystem KNX-RF (Funk) | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Funk bidirektional | Nein |
Handschaltung | Ja |
Max. Ausgangsstrom | 0.16 |
Max. Schaltstrom (Ohmsche Last) | 0.16 |
Mit Busankopplung | Ja |
Schaltspannung | 24...230 |
Stellgröße schaltend | Ja |
Stellgröße stetig | Ja |
Ventilschutzfunktion | Ja |
Zolltarifnummer | 85176200 |
RoHS-konform | CONFORM |
