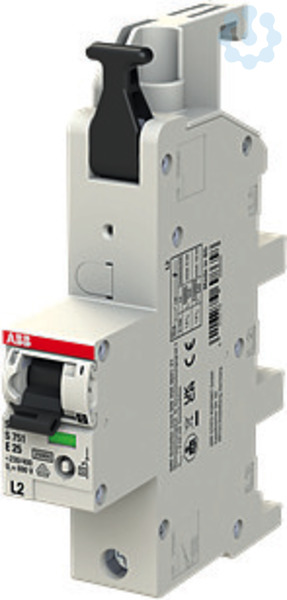

Hauptsicherungsautomat 25A E-Charakt. 25kA 1-p. L2 sel.
4780266
S751-E25L2
2CDS781001R6252
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
Merkmale
Marke | ABB |
FEGIME | 4780266 |
Herstellerbezeichnung | S751-E25L2 |
Herstellerartikelnummer | 2CDS781001R6252 |
GTIN / EAN | 4016779698658 |
Artikelklasse | Selektiver Hauptleitungsschutzschalter |
Auslösecharakteristik | E |
Montageart | DIN-Schiene |
Baugröße (nach DIN 43880) | 6 |
Bemessungsabschaltvermögen | 25 |
Bemessungsisolationsspannung Ui | 690 |
Bemessungsspannung | 230 |
Bemessungsstoßspannungsfestigkeit | 6 |
Bemessungsstrom | 25 |
Frequenz | 50 |
Mitschaltender Neutralleiter | Nein |
Polzahl | 1 |
Schutzart (IP) | IP40 |
Verschmutzungsgrad | 3 |
Überspannungskategorie | 4 |
Zolltarifnummer | 85362010 |
RoHS-konform | CONFORM |
