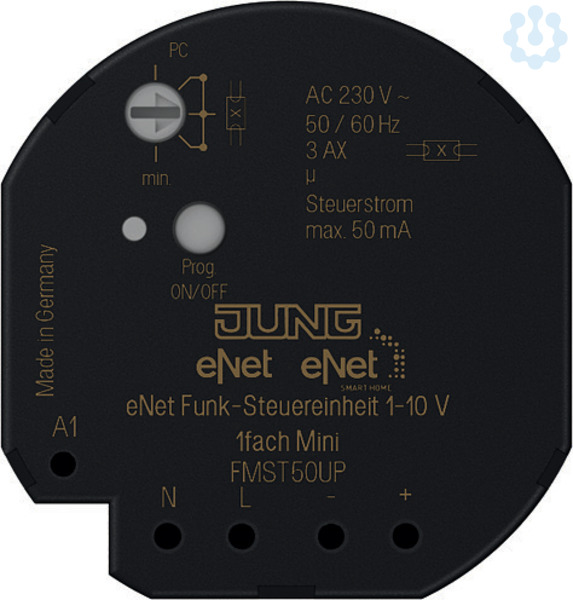

Funk-Steuereinheit 1-10V

Schalten und Helligkeitseinstellung von Leuchten mit 1-10-V-Schnittstelle

Bedienung mit geeigneten eNet-Funksendern

Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung

Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken

Produkteigenschaften

Einschalthelligkeit dauerhaft speicherbar

Minimalhelligkeit dauerhaft speicherbar

Szenenbetrieb möglich

Statusanzeige der 1-10-V-Teilnehmer über LED

Statusrückmeldung an Funksender

1-10-V-Teilnehmer mit Taste Prog schaltbar

1-10-V-Schnittstelle ist gegen Verpolen geschützt

Mit eNet-Server einstellbar:

Maximalhelligkeit

Dimmgeschwindigkeit

Ein-/ Ausschaltverzögerung

Auf-/ Abdimmrampe

Abschaltwarnung

Bediensperren

Dauer-Ein, Dauer-Aus

Hotelfunktion

Nachlaufzeit

Zusatzfunktionen mit eNet-Server:

Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0

Update der Gerätesoftware

Repeaterfunktion

Fehlerspeicher auslesen

Nennspannung: AC 230 V ~, 50/60 Hz

Standby-Leistung: max. 0,5 W

Umgebungstemperatur: −25 ... +70 °C

Kontaktart: µ

Steuerspannung: 0,5 ... 11 V

Steuerstrom: max. 50 mA

Schaltstrom

Ohmsch: 6 A

Leuchtstofflampen: 3 AX

Anschlussleistung

Ohmsche Last: 1380 W

Kapazitive Last: 690 VA (560 µF)

Anschlussart: Schraubklemmen

eindrähtig: 1 x 0,75 ... 4 mm2

feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2

Maße (Ø x H): 53 x 28 mm

Gesamtlänge Lastleitung: max. 100 m

Gesamtlänge Steuerleitung: max. 100 m

Funkfrequenz: 868,0 ... 868,6 MHz

Sendeleistung: max. 20 mW

Sendereichweite im Freifeld: typ. 100 m

Empfängerkategorie: 2
