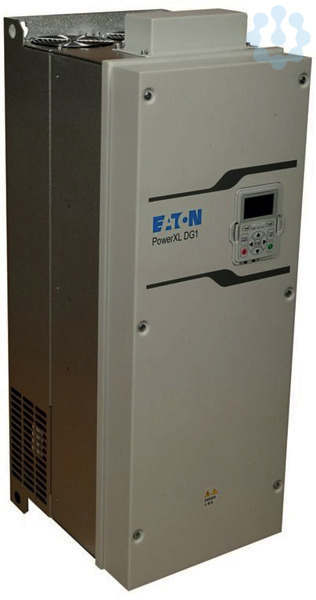

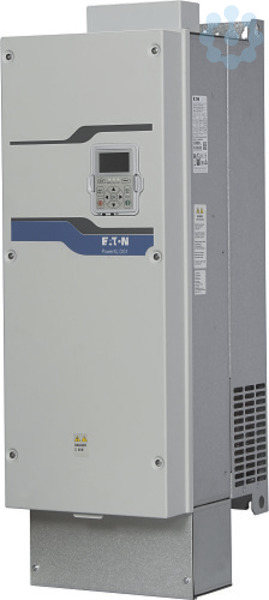

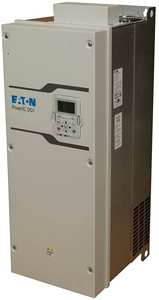

Frequenzumrichter, 400 V AC, 3-phas ig, 140 A, 75 kW, IP21/NEMA1, Brems
5096678
DG1-34140FB-C21C
9702-5006-00P
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Frequenzumrichter, Typkenner: DG1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 140 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 1 - 10 kHz und einer Umgebungstemperatur von +50 °C für 150 % Überlast und +40 °C für 110 % Überlast, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 170 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 75 kW, 110 % Überlast: P = 90 kW, 150 % Überlast: IM = 134 A, 110 % Überlast: IM = 161 A, Zugeordnete Motorleistung Hinweis: bei 500 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 90 kW, 110 % Überlast: P = 110 kW, 150 % Überlast: IM = 129 A, 110 % Überlast: IM = 157 A, Zugeordnete Motorleistung Hinweis: bei 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 100 HP, 110 % Überlast: P = 125 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 124 A, 110 % Überlast: IM = 156 A, Schutzart: IP21/NEMA1, Schnittstelle/Feldbus (eingebaut): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Feldbusanschaltung (optional): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Ausstattung: Funkentstörfilter, zusätzlicher Platinenschutz, mehrzeiliges Grafik-Display, Brems-Chopper, Zwischenkreisdrossel, Baugröße: FS5, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5, IEC/EN 60950-1: SELF
Merkmale
Marke | Eaton |
FEGIME | 5096678 |
Herstellerbezeichnung | DG1-34140FB-C21C |
Herstellerartikelnummer | 9702-5006-00P |
GTIN / EAN | 4015081711048 |
Artikelklasse | EC001857 |
Ausgangsphasenzahl | 3 |
Eingangsphasenzahl | 3 |
Einsatz im Industriebereich zulässig | Ja |
Einsatz im Wohn- und Gewerbebereich zulässig | Ja |
Max. Ausgangsfrequenz | 400 |
Max. Ausgangsspannung | 480 |
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 150 |
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 90 |
Mit Bedienelement | Ja |
Nennausgangsstrom I2N | 170 |
Netzfrequenz | 50/60 Hz |
Netzspannung | 323...550 |
Relative symmetrische Netzfrequenztoleranz | 10 |
Relative symmetrische Netzspannungstoleranz | 10 |
4-Quadrantenbetrieb möglich | Ja |
Art des Umrichters | U-Umrichter |
Breite | 290 |
Bremschopper integriert | Ja |
Höhe | 888 |
Mit PC-Anschluss | Ja |
Mit optischer Schnittstelle | Nein |
Schutzart (IP) | IP21 |
Tiefe | 344 |
Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
Anzahl der HW-Schnittstellen USB | 0 |
Anzahl der HW-Schnittstellen parallel | 0 |
Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
Anzahl der HW-Schnittstellen seriell TTY | 0 |
Anzahl der HW-Schnittstellen sonstige | 1 |
Anzahl der Schnittstellen PROFINET | 0 |
Anzahl der analogen Ausgänge | 2 |
Anzahl der analogen Eingänge | 2 |
Anzahl der digitalen Ausgänge | 1 |
Anzahl der digitalen Eingänge | 8 |
Schutzart (NEMA) | 1 |
Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
Unterstützt Protokoll für ASI | Nein |
Unterstützt Protokoll für BACnet | Ja |
Unterstützt Protokoll für CAN | Ja |
Unterstützt Protokoll für Data-Highway | Nein |
Unterstützt Protokoll für DeviceNet | Ja |
Unterstützt Protokoll für DeviceNet Safety | Nein |
Unterstützt Protokoll für EtherNet/IP | Ja |
Unterstützt Protokoll für Foundation Fieldbus | Nein |
Unterstützt Protokoll für INTERBUS | Nein |
Unterstützt Protokoll für INTERBUS-Safety | Nein |
Unterstützt Protokoll für KNX | Nein |
Unterstützt Protokoll für LON | Nein |
Unterstützt Protokoll für MODBUS | Ja |
Unterstützt Protokoll für PROFIBUS | Ja |
Unterstützt Protokoll für PROFINET CBA | Nein |
Unterstützt Protokoll für PROFINET IO | Nein |
Unterstützt Protokoll für PROFIsafe | Nein |
Unterstützt Protokoll für SERCOS | Nein |
Unterstützt Protokoll für SUCONET | Nein |
Unterstützt Protokoll für SafetyBUS p | Nein |
Unterstützt Protokoll für TCP/IP | Ja |
Unterstützt Protokoll für sonstige Bussysteme | Ja |
Zolltarifnummer | 85044090 |
RoHS-konform | CONFORM |
