Artikelbild
Abbildung ähnlich
Eaton

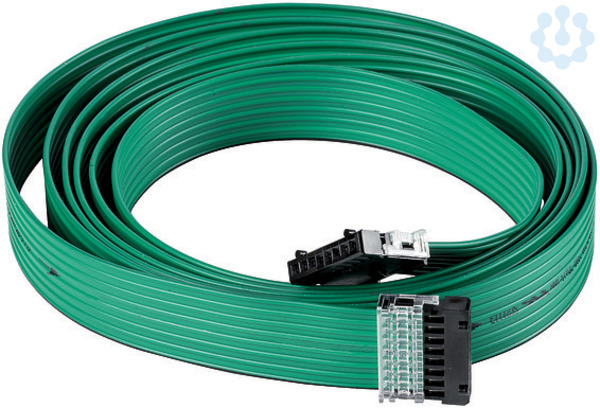

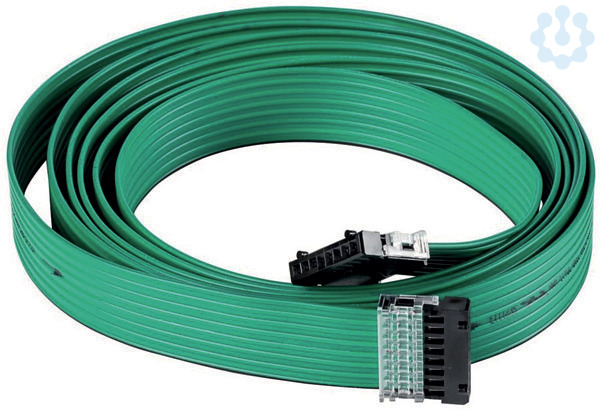

Flachleitung 0,24qmm/5m 8-polig mit Flachsteckern

3513984 SWD4-5LF8-24-2S 116028
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

8-polige SmartWire-DT Flachleitung zur Verbindung der SWD-Teilnehmer innerhalb des Schaltschranks, 5 m lang, konfektioniert mit 2 Flachsteckern SWD4-8MF2

Merkmale

Marke Eaton
FEGIME 3513984
Herstellerbezeichnung SWD4-5LF8-24-2S
MPN 116028
GTIN / EAN 4015081157686
Artikelklasse Daten- und Kommunikationskabel (Kupfer)
Ader-Zahl 8
Ader-Kennzeichnung Farbe
Anzahl der Verseilelemente 0
Außendurchmesser ca. 17.5
Kategorie sonstige
Mantel-Farbe grün
Mantelmaterial Polyvinylchlorid (PVC)
NVP-Wert 66.7
Schutzmantel sonstige
Spezifizierung Aderisolation sonstige
Spezifizierung Mantelmaterial sonstige
UV-beständig Nein
Werkstoff der Aderisolation Polyvinylchlorid (PVC)
Leiter-Klasse Kl.2 = mehrdrähtig
Leiter-Oberfläche verzinnt
Schirm über Verseilelement ohne
Schirm über Verseilung ohne
Verseilelement nein
Verseilung sonstige
Kabel längswasserdicht Ja
Kabel querwasserdicht Nein
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung 15
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung 15
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 7.5
Zul. Kabelaußentemperatur bei Montage/Handling -10...105
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -30...105
AWG-Größe 24
Aderkennzeichnung nach HD 308 S2 Nein
Anzahl der Mantelschichten 0
Beidraht Nein
Bewehrung/Armierung ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten ohne
Brandverhalten nach EN 13501-6: Klasse ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung ohne
Brandverhalten nach EN 13501-6: Säureentwicklung ohne
Duplex Nein
Flammwidrig nach IEC 60332-1-2 Nein
Flammwidrig nach IEC 60332-3-21 (Cat A F/R) Nein
Flammwidrig nach IEC 60332-3-22 (Cat A) Nein
Flammwidrig nach IEC 60332-3-23 (Cat B) Nein
Flammwidrig nach IEC 60332-3-24 (Cat C) Nein
Flammwidrig nach IEC 60332-3-25 (Cat D) Nein
Funktionserhalt nach IEC 60331-23 Nein
Geeignet als Computer-Datenkabel Nein
Geeignet als Sicherheitsalarmkabel Nein
Geeignet als Signalkabel Ja
Geeignet als Telefonkabel Nein
Geeignet zur Verlegung im Erdreich Nein
Halogenfrei nach EN IEC 60754-1 Nein
Halogenfrei nach EN IEC 60754-2 Nein
Halogenfrei nach EN IEC 60754-3 Nein
Kabelgeometrie flach
Kabeltyp sonstige
Kompatibel mit Grade2TV nach XP-C 90-483 Nein
Kompatibel mit Grade3TV nach XP-C 90-483 Nein
Leiter-Material sonstige
Leiterdurchmesser 1.35
Leiternennquerschnitt 0.23
Leitungs-Breite ca. 17.5
Leitungs-Höhe ca. 22
Material Bewehrung sonstige
Max. Zugfestigkeit während der Verlegung 0.0115
Mit Nagetierschutz Nein
Mit Reißleine Nein
Nennspannung U 24
Raucharm nach EN IEC 61034-2 Nein
Wellenwiderstand 100
Zertifiziert für Schiffsanwendungen Nein
Zulässige Art der Installation im Erdreich sonstige
Ölbeständig nach EN IEC 60811-404 Nein
Zolltarifnummer 85444290
RoHS-konform CONFORM
