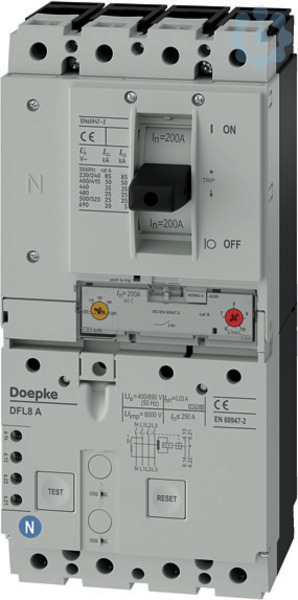

FI/Leistungsschalter 200A Typ A 4-polig 30mA 400/690V
3523938
DFL8-200-4/0,03-A
09204781
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter dieser Variante haben einen festen Bemessungsfehlerstrom von 30 mA für den Personenschutz. Sie gewährleisten somit den Fehler- und Brandschutz sowie den zusätzlichen Schutz (Personenschutz, Schutz bei direktem Berühren). Geräte in der Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 400 V/690 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: fester Bemessungsfehlerstrom von 0,03 A; Bemessungsströme von 100 A bis 250 A; vierpolig; Bemessungsspannung 400 / 690 V AC; Fehlerstromerfassung für Wechsel- und pulsierende Gleichfehlerströme; Funktionsbereich der Fehlerstromauslösung 0 - 690 V; Funktionsbereich der Fehlerstromprüfeinrichtung 280 - 690 V; netz- und hilfsspannungsunabhängige Auslösung bei Überstrom und Fehlerstrom; hohes Kurzschlussschaltvermögen; Anschlussklemmen bis 185 mm2; hohe Stoßstromfestigkeit, d. h. geringe Neigung zu Fehlauslösungen durch transiente Fehlerströme; Schwellen für unverzögerte und verzögerte Überstromauslösung einstellbar; Hilfsschalter integriert; Montageart: Befestigung auf Montageplatte; Einbaulage beliebig; Einspeiserichtung beliebig; Einsatzgebiete: Stromversorgungen in Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen mit hoher Kurzschlussleistung; In IT-Netzen kann die Fehlerstromauslösung des CBR zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden; ausgeschlossen ist der Einsatz zum Fehlerstromschutz in TN-C-Netzen; Hinweise: In Anlagen, deren elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. ist mit dem CBR Typ A ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven CBR Typ B.
Merkmale
Marke | Doepke |
FEGIME | 3523938 |
Herstellerbezeichnung | DFL8-200-4/0,03-A |
Herstellerartikelnummer | 09204781 |
GTIN / EAN | 4014712145603 |
Artikelklasse | Kombination FI-Schalter/Leitungsschutzschalter |
Auslösecharakteristik | sonstige |
Fehlerstrom-Typ | A |
Anzahl der abgesicherten Pole | 3 |
Abschaltcharakteristik | kurzzeitverzögert |
Anschließbarer Leiterquerschnitt eindrähtig | 4...16 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 25...185 |
Bemessungsabschaltvermögen nach IEC 60947-2 | 85 |
Bemessungsfehlerstrom | 0.03 |
Bemessungsspannung | 690 |
Bemessungsstoßspannungsfestigkeit Uimp | 8 |
Bemessungsstrom | 200 |
Breite in Teilungseinheiten | 0 |
Einbautiefe | 149 |
Fehlauslöseschutz | Nein |
Frequenz | 50 Hz |
Mit Verriegelungsvorrichtung | Nein |
Mitschaltender Neutralleiter | Ja |
Polzahl (gesamt) | 4 |
Schutzart (IP) | IP20 |
Spannungsart | AC |
Stoßstromfestigkeit | 5 |
Umgebungstemperatur während des Betriebs | -25...70 |
Unterputzmontage | Nein |
Verschmutzungsgrad | 3 |
Überspannungskategorie | 3 |
Zolltarifnummer | 85363090 |
RoHS-konform | NOT_RELEVANT |
