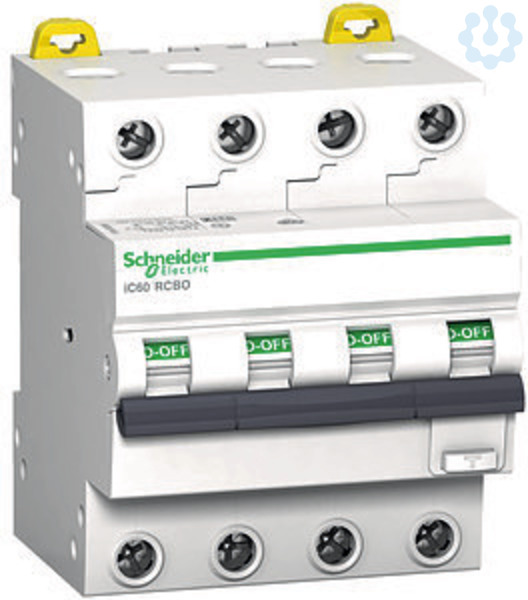

FI/LS-Schalter iC60N, 4P, 32A, C-Ch ar., 30mA, Typ A, 6kA
7687112
A9D67432
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iC60N, 6kA (IEC/EN 61009-1 und IEC/EN 61009-2-1), 6kA (IEC/EN 60947-2). 4-polig, Nennstrom 32A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD), OF/SD-Schalter mit Ti24-Schnittstelle zur Zustandsmeldung an eine speicherprogrammierbare Steuerung (iOF/SD24). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IC60N erfüllt folgende Normen- IEC/EN 61009-1, IEC/EN 61009-2-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Merkmale
Marke | Schneider |
FEGIME | 7687112 |
Herstellerbezeichnung | A9D67432 |
GTIN / EAN | 3606481157645 |
Artikelklasse | Kombination FI-Schalter/Leitungsschutzschalter |
Auslösecharakteristik | C |
Fehlerstrom-Typ | A |
Anzahl der abgesicherten Pole | 4 |
Abschaltcharakteristik | unverzögert |
Anschließbarer Leiterquerschnitt eindrähtig | 1...35 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1...25 |
Bemessungsabschaltvermögen nach EN 61009 | 6 |
Bemessungsabschaltvermögen nach IEC 60947-2 | 6 |
Bemessungsfehlerstrom | 0,03 |
Bemessungsisolationsspannung Ui | 500 |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
Bemessungsspannung | 400 |
Bemessungsstoßspannungsfestigkeit Uimp | 4 |
Bemessungsstrom | 32 |
Breite in Teilungseinheiten | 4 |
Einbautiefe | 45 |
Energiebegrenzungsklasse | 1 |
Fehlauslöseschutz | Nein |
Frequenz | 50 Hz |
Mit Verriegelungsvorrichtung | Nein |
Mitschaltender Neutralleiter | Ja |
Polzahl (gesamt) | 4 |
Schutzart (IP) | IP20 |
Spannungsart | AC |
Stoßstromfestigkeit | 0,25 |
Umgebungstemperatur während des Betriebs | -25...40 |
Unterputzmontage | Nein |
Verschmutzungsgrad | 2 |
Überspannungskategorie | 3 |
Zolltarifnummer | 85362010 |
RoHS-konform | CONFORM |
