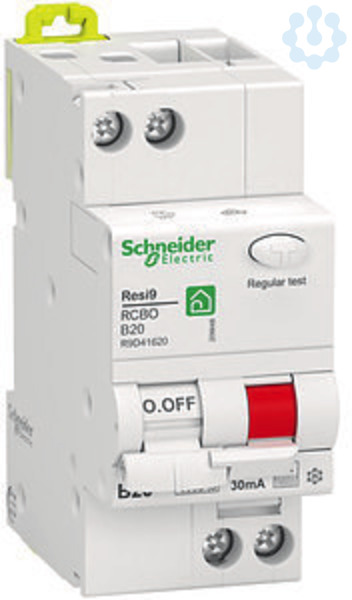

Artikelbild
Abbildung ähnlich
Schneider

FI/LS-Schalter 20A Resi9 1P+N B-Char. 30mA, Typ F 6kA

7137914 R9D41620
auf Anfrage
je 1 St
Lieferzeit auf Anfrage

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

FI/LS-Schalter Resi9 . 1 polig + N, 20A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ F, Bemessungsausschaltvermögen 10kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.

Merkmale

Marke Schneider
FEGIME 7137914
Herstellerbezeichnung R9D41620
GTIN / EAN 3606489662059
Artikelklasse Kombination FI-Schalter/Leitungsschutzschalter
Auslösecharakteristik B
Fehlerstrom-Typ sonstige
Anzahl der abgesicherten Pole 1
Abschaltcharakteristik unverzögert
Anschließbarer Leiterquerschnitt eindrähtig 1...25
Anschließbarer Leiterquerschnitt mehrdrähtig 1...16
Bemessungsabschaltvermögen nach EN 61009 6
Bemessungsabschaltvermögen nach IEC 60947-2 -
Bemessungsfehlerstrom 0,03
Bemessungsisolationsspannung Ui 440
Bemessungsschaltvermögen Icn nach EN 61009-1 6
Bemessungsspannung 230
Bemessungsstoßspannungsfestigkeit Uimp 4
Bemessungsstrom 20
Breite in Teilungseinheiten 2
Einbautiefe 44,5
Energiebegrenzungsklasse 3
Fehlauslöseschutz Nein
Frequenz 50/60 Hz
Mit Verriegelungsvorrichtung Ja
Mitschaltender Neutralleiter Ja
Polzahl (gesamt) 2
Schutzart (IP) IP20
Spannungsart AC
Stoßstromfestigkeit 3
Umgebungstemperatur während des Betriebs -25...40
Unterputzmontage Nein
Verschmutzungsgrad 2
Überspannungskategorie 3
Zolltarifnummer 85362010
RoHS-konform CONFORM
