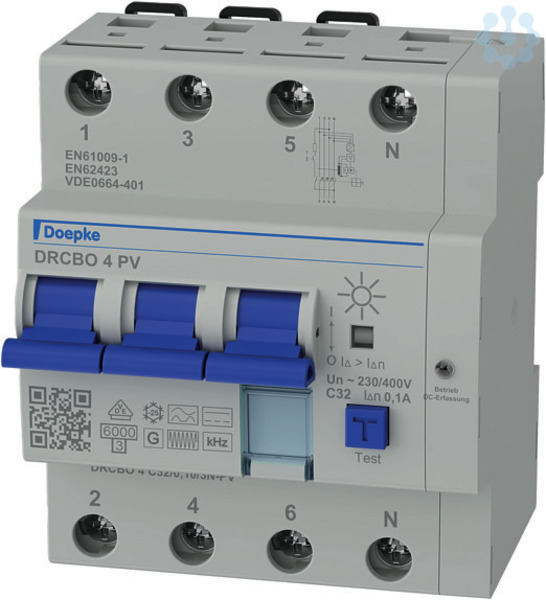

Artikelbild
Abbildung ähnlich
Doepke

FI-/LS-Schutzschalterkombination (RCBO) 3p+N, 0.1A, 32A@230/400V (AC), C-Charakteristik, für PV-Anlagen

7726032 DRCBO4C32/0,10/3N-PV 09948477
auf Anfrage
je 1 St
Lieferzeit auf Anfrage
Verfügbarkeit beim Hersteller:

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Somit eignen sie sich ideal für Ihre Verteilungen auf engem Raum. Das Bemessungsschaltvermögen der Baureihe DRCBO 4 liegt bei 6 kA. Die Schalter sind allstromsensitiv und bieten einen vorbeugenden Brandschutz bei Frequenzen bis 20 kHz. Unsere PV-Variante wurde gezielt für den Einsatz in Photovoltaikanlagen entwickelt und bietet Ihnen den höchstmöglichen Schutz. Dank einer PV-optimierten Kurzzeitverzögerung sind die Schalter besonders resistent gegenüber Stoßströmen. Das reduziert Fehlauslösungen und erhöht die Verfügbarkeit Ihrer Anlage. Mit der Auslösecharakteristik C gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise mit Verbrauchern, die höhere Einschaltspitzen erzeugen. Geräte in Standardausführung sind für Stromkreise mit 230 V bzw. 400 V bei 50 Hz ausgelegt.

Merkmale

Marke Doepke
FEGIME 7726032
Herstellerbezeichnung DRCBO4C32/0,10/3N-PV
MPN 09948477
GTIN / EAN 4014712285521
Artikelklasse Kombination FI-Schalter/Leitungsschutzschalter
Auslösecharakteristik C
Fehlerstrom-Typ B+
Montageart DIN-Schiene
Anzahl der abgesicherten Pole 3
Bemessungsabschaltvermögen nach EN 61009 6
Bemessungsfehlerstrom 0.1
Bemessungsspannung 400
Bemessungsstrom 32
Energiebegrenzungsklasse 3
Frequenz 50 Hz
Mitschaltender Neutralleiter Ja
Polzahl (gesamt) 4
Verschmutzungsgrad 2
Überspannungskategorie 3
Abschaltcharakteristik kurzzeitverzögert
Anschließbarer Leiterquerschnitt eindrähtig 1...35
Anschließbarer Leiterquerschnitt mehrdrähtig 1...25
Breite in Teilungseinheiten 4.5
Einbautiefe 67
Fehlauslöseschutz Nein
Mit Verriegelungsvorrichtung Nein
Schutzart (IP) IP20
Spannungsart AC
Stoßstromfestigkeit 3
Bemessungsisolationsspannung Ui 440
Bemessungsschaltvermögen Icn nach EN 61009-1 6
Bemessungsstoßspannungsfestigkeit Uimp 4
Umgebungstemperatur während des Betriebs -25...40
Verlustleistung 16.6
Zolltarifnummer 85363030
RoHS-konform CONFORM
