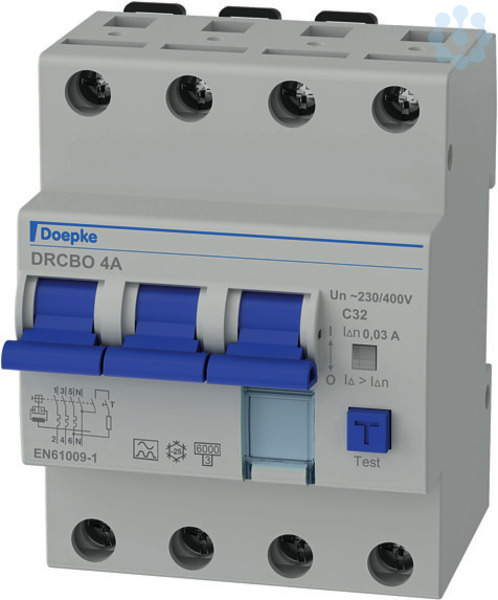

FI-/LS-Kombination 3p+N, 32 A, 0.03 A, C-Char, Typ A, N-re
5973724
DRCBO-4-C32/0,03/3N-
09945127
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: puls- und wechselstromsensitiv; netzspannungsunabhängige Auslösung; geringe Baugröße für alle Bemessungsströme; Schaltstellungsanzeige; separate Anzeige des Auslösegrunds; Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten; Neutralleiter rechts; Beschriftungsfenster; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung beliebig; Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden; Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können.
Merkmale
Marke | Doepke |
FEGIME | 5973724 |
Herstellerbezeichnung | DRCBO-4-C32/0,03/3N-A |
Herstellerartikelnummer | 09945127 |
GTIN / EAN | 4014712266438 |
Artikelklasse | Kombination FI-Schalter/Leitungsschutzschalter |
Auslösecharakteristik | C |
Fehlerstrom-Typ | A |
Anzahl der abgesicherten Pole | 3 |
Abschaltcharakteristik | unverzögert |
Anschließbarer Leiterquerschnitt eindrähtig | 1...35 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1...25 |
Bemessungsabschaltvermögen nach EN 61009 | 6 |
Bemessungsfehlerstrom | 0.03 |
Bemessungsisolationsspannung Ui | 440 |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
Bemessungsspannung | 400 |
Bemessungsstoßspannungsfestigkeit Uimp | 4 |
Bemessungsstrom | 32 |
Breite in Teilungseinheiten | 4 |
Einbautiefe | 68 |
Energiebegrenzungsklasse | 3 |
Fehlauslöseschutz | Nein |
Frequenz | 50/60 Hz |
Mit Verriegelungsvorrichtung | Nein |
Mitschaltender Neutralleiter | Nein |
Polzahl (gesamt) | 4 |
Schutzart (IP) | IP20 |
Spannungsart | AC |
Stoßstromfestigkeit | 0.25 |
Umgebungstemperatur während des Betriebs | -25...40 |
Unterputzmontage | Nein |
Verschmutzungsgrad | 2 |
Überspannungskategorie | 3 |
Zolltarifnummer | 85363030 |
RoHS-konform | NOT_RELEVANT |
