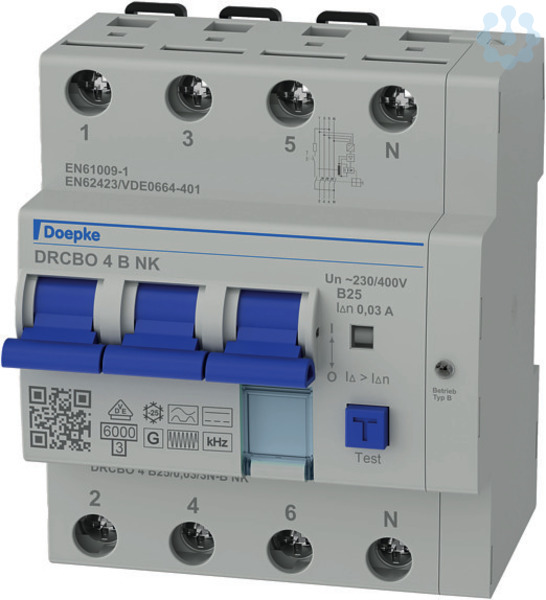

FI-/LS-Kombination 3p+N, 25 A, 0.03 A, B-Char, Typ B NK, N-
5973562
DRCBO-4-B25/0,03/3N-
09948206
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter mit der Kennlinie NK bieten den klassischen Brandschutz von 300 mA bei Frequenzen bis 150 kHz. Sie sind für feuergefährdete Betriebsstätten optimiert. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz; netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A; geringe Baugröße für alle Bemessungsströme; Schaltstellungsanzeige; separate Anzeige des Auslösegrunds; Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten; Neutralleiter rechts; Beschriftungsfenster; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung vorzugsweise von oben; Einsatzgebiete: gewerbliche und industrielle Installationen mit TT-, TN-S- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- oder USV-Anlagen mit trafolosen Wechselrichtern; RCBO vom Typ B+ und Typ B mit NK-Kennlinien sind dort einzusetzen. wo der Brandschutz vorgeschrieben ist; Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen; RCBO sind auf Anfrage auch für andere Frequenzen erhältlich; nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
Merkmale
Marke | Doepke |
FEGIME | 5973562 |
Herstellerbezeichnung | DRCBO-4-B25/0,03/3N-B-NK |
Herstellerartikelnummer | 09948206 |
GTIN / EAN | 4014712259096 |
Artikelklasse | Kombination FI-Schalter/Leitungsschutzschalter |
Auslösecharakteristik | B |
Fehlerstrom-Typ | B |
Anzahl der abgesicherten Pole | 3 |
Abschaltcharakteristik | kurzzeitverzögert |
Anschließbarer Leiterquerschnitt eindrähtig | 1...35 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1...25 |
Bemessungsabschaltvermögen nach EN 61009 | 6 |
Bemessungsfehlerstrom | 0.03 |
Bemessungsisolationsspannung Ui | 440 |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
Bemessungsspannung | 400 |
Bemessungsstoßspannungsfestigkeit Uimp | 4 |
Bemessungsstrom | 25 |
Breite in Teilungseinheiten | 4.5 |
Einbautiefe | 67 |
Energiebegrenzungsklasse | 3 |
Fehlauslöseschutz | Nein |
Frequenz | 50 Hz |
Mit Verriegelungsvorrichtung | Nein |
Mitschaltender Neutralleiter | Nein |
Polzahl (gesamt) | 4 |
Schutzart (IP) | IP20 |
Spannungsart | AC |
Stoßstromfestigkeit | 3 |
Umgebungstemperatur während des Betriebs | -25...40 |
Unterputzmontage | Nein |
Verschmutzungsgrad | 2 |
Überspannungskategorie | 3 |
Zolltarifnummer | 85363030 |
RoHS-konform | NOT_RELEVANT |
