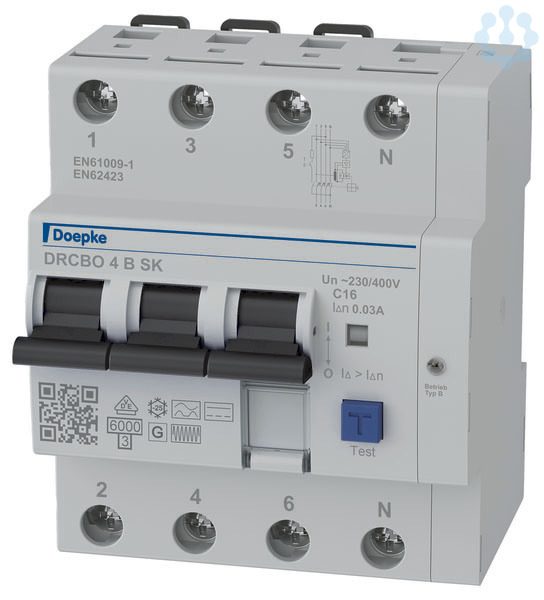

FI-/LS-Kombination 3p+N, 16 A, 0.03 A, C-Char, Typ B SK, N-
5973666
DRCBO-4-C16/0,03/3N-
09948124
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter mit der Kennlinie SK stehen für Fehlerschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Anlagebedingte Fehlauslösungen werden damit weitestgehend vermieden. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz; netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A; geringe Baugröße für alle Bemessungsströme; Schaltstellungsanzeige; separate Anzeige des Auslösegrunds; Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten; Neutralleiter rechts; Beschriftungsfenster; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung vorzugsweise von oben; Einsatzgebiete: gewerbliche und industrielle Installationen mit TT-, TN-S- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- oder USV-Anlagen mit trafolosen Wechselrichtern; RCBO vom Typ B+ und Typ B mit NK-Kennlinien sind dort einzusetzen. wo der Brandschutz vorgeschrieben ist; Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen; RCBO sind auf Anfrage auch für andere Frequenzen erhältlich; nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
Merkmale
Marke | Doepke |
FEGIME | 5973666 |
Herstellerbezeichnung | DRCBO-4-C16/0,03/3N-B-SK |
Herstellerartikelnummer | 09948124 |
GTIN / EAN | 4014712258846 |
Artikelklasse | Kombination FI-Schalter/Leitungsschutzschalter |
Auslösecharakteristik | C |
Fehlerstrom-Typ | B |
Anzahl der abgesicherten Pole | 3 |
Abschaltcharakteristik | kurzzeitverzögert |
Anschließbarer Leiterquerschnitt eindrähtig | 1...35 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1...25 |
Bemessungsabschaltvermögen nach EN 61009 | 6 |
Bemessungsfehlerstrom | 0.03 |
Bemessungsisolationsspannung Ui | 440 |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
Bemessungsspannung | 400 |
Bemessungsstoßspannungsfestigkeit Uimp | 4 |
Bemessungsstrom | 16 |
Breite in Teilungseinheiten | 4.5 |
Einbautiefe | 67 |
Energiebegrenzungsklasse | 3 |
Fehlauslöseschutz | Nein |
Frequenz | 50 Hz |
Mit Verriegelungsvorrichtung | Nein |
Mitschaltender Neutralleiter | Nein |
Polzahl (gesamt) | 4 |
Schutzart (IP) | IP20 |
Spannungsart | AC |
Stoßstromfestigkeit | 3 |
Umgebungstemperatur während des Betriebs | -25...40 |
Unterputzmontage | Nein |
Verschmutzungsgrad | 2 |
Überspannungskategorie | 3 |
Zolltarifnummer | 85363010 |
RoHS-konform | NOT_RELEVANT |
