EV-Messadapter EVSE-Ladestationen Wallboxen 3-PH PP CP
1684348
44169
EV3-2
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung

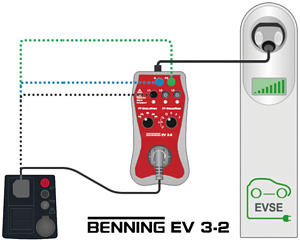

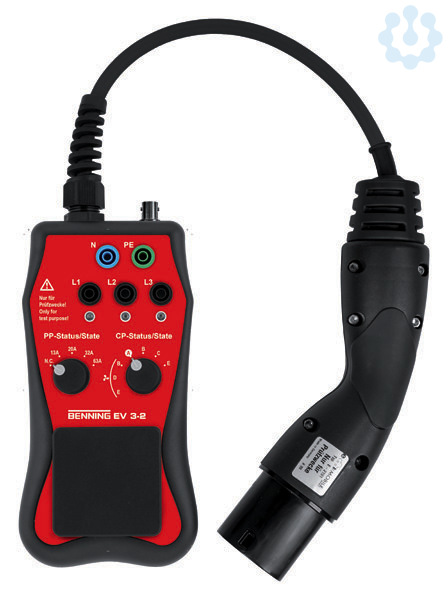

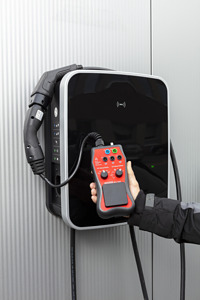

BENNING EV 3-2. Der Messadapter ermöglicht mit dem Installationsprüfgerät BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel. Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE). Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitstellt. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop. Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert). Stecktechnik sonstige. Werkstoff des Isoliermaterials sonstige. Messkreiskategorie CAT II. Max. Spannung Messkreiskategorie 300 V. Inklusive Schutztasche.
Merkmale
Marke | BENNING |
FEGIME | 1684348 |
Herstellerbezeichnung | EV3-2 |
Herstellerartikelnummer | 044169 |
GTIN / EAN | 4014651441699 |
Artikelklasse | Zubehör für Messgerät |
Messkreiskategorie | CAT II |
Stecktechnik | sonstige |
Werkstoff des Isoliermaterials | sonstige |
Zolltarifnummer | 90309000 |
RoHS-konform | CONFORM |
