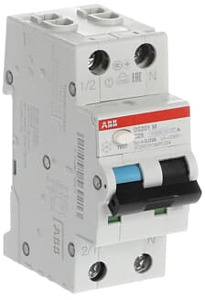

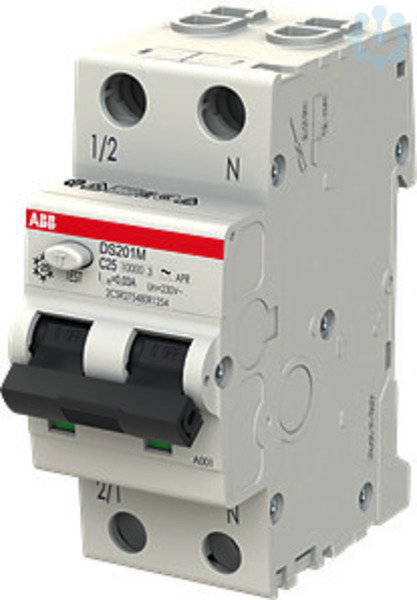

Artikelbild
Abbildung ähnlich
ABB

DS201MA-C25/0,03 APR FI/LS-Schalter

1344829 DS201MC25APR30 2CSR275480R1254
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis

zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).

Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.

Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.

Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.

RCBO DS201 MA Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend.

Merkmale

Marke ABB
FEGIME 1344829
Herstellerbezeichnung DS201MC25APR30
Herstellerartikelnummer 2CSR275480R1254
GTIN / EAN 8012542583318
Artikelklasse Kombination FI-Schalter/Leitungsschutzschalter
Auslösecharakteristik C
Fehlerstrom-Typ A
Anzahl der abgesicherten Pole 1
Abschaltcharakteristik unverzögert
Bemessungsabschaltvermögen nach EN 61009 10
Bemessungsabschaltvermögen nach IEC 60947-2 15
Bemessungsfehlerstrom 0.03
Bemessungsisolationsspannung Ui 500
Bemessungsschaltvermögen Icn nach EN 61009-1 10
Bemessungsspannung 240
Bemessungsstoßspannungsfestigkeit Uimp 4
Bemessungsstrom 25
Breite in Teilungseinheiten 2
Einbautiefe 69
Energiebegrenzungsklasse 3
Fehlauslöseschutz Nein
Frequenz 50/60 Hz
Mit Verriegelungsvorrichtung Nein
Mitschaltender Neutralleiter Ja
Polzahl (gesamt) 2
Schutzart (IP) IP20
Spannungsart AC
Stoßstromfestigkeit 3
Umgebungstemperatur während des Betriebs -25...55
Unterputzmontage Nein
Verschmutzungsgrad 2
Überspannungskategorie 3
Zolltarifnummer 85363030
RoHS-konform CONFORM
