Bus-Tasterkoppler mit 4xL f.FTS14TG
4534307
FTS61BTKL
30014074
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung

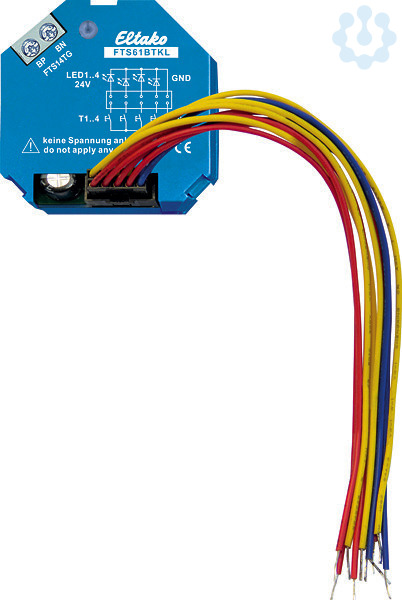

Bus-Tasterkoppler für 4 konventionelle Taster mit integrierten 24V-LEDs zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTKL können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus-Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTKL mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15cm langen Anschlussleitungen können bis zu vier konventionelle Taster T1-T4 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2m verlängert werden. Mit den in den Tastern integrierten 24V-LEDs werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die IDs der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!
Merkmale
Marke | Eltako |
FEGIME | 4534307 |
Herstellerbezeichnung | FTS61BTKL |
Herstellerartikelnummer | 30014074 |
GTIN / EAN | 4010312316801 |
Artikelklasse | Bussystem-Tasterankopplung |
Montageart | Unterputz |
Andere Bussysteme | sonstige |
Anzahl der Betätigungspunkte | 1 |
Befestigungsart | Klemmbefestigung |
Breite in Teilungseinheiten | - |
Bussystem Funkbus | Ja |
Bussystem KNX | Nein |
Bussystem KNX-Funk | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Funk bidirektional | Ja |
Min. Tiefe der Gerätedose | 18 |
Schutzart (IP) | IP20 |
Zolltarifnummer | 85269200 |
RoHS-konform | CONFORM |
