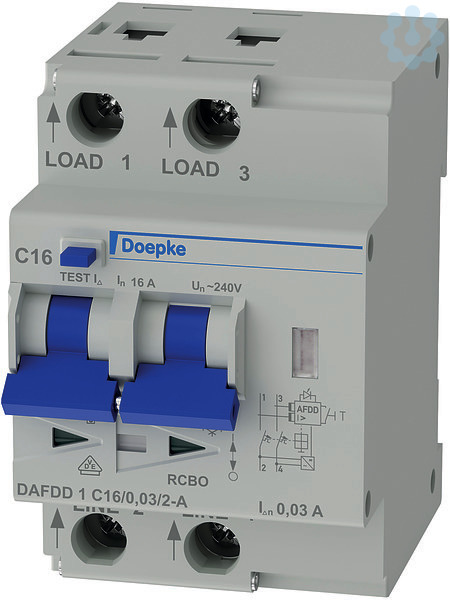

Brandschutzschalter 2p, 16 A , 0.03 A, C-Char, Typ A
5317904
DAFDD1C16/0,03/2-A
09962302
auf Anfrage
je
1 St
Preis und Verfügbarkeit nach Anmeldung
Verfügbarkeit beim Hersteller:
Verpackungseinheiten
1 St | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert. Eigenschaften: Kombigerät mit drei Funktionen; zweipolig; Neutralleiterposition variabel; AFDD nach IEC/EN-62606; RCBO nach IEC/EN-61009; durchgehende Selbstüberwachung der AFD-Unit; netzspannungsunabhängige Auslösung der FI- und LS-Funktionen; Anzeige AFDD-Auslösegrund; Kontaktstellungsanzeige; Fehlerstromausgelöstanzeige; kompakte Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; Zugbügelklemmen mit Hintersteckschutz; tristabile Rastschieber für leichten Ein- und Ausbau; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung von unten; Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen; Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
Merkmale
Marke | Doepke |
FEGIME | 5317904 |
Herstellerbezeichnung | DAFDD1C16/0,03/2-A |
Herstellerartikelnummer | 09962302 |
GTIN / EAN | 4014712235922 |
Artikelklasse | Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung |
Auslösecharakteristik | C |
Fehlerstrom-Typ | A |
Bemessungsabschaltvermögen nach EN 61009 | 10 |
Bemessungsfehlerstrom | 0.03 |
Bemessungsschaltstrom Zusatzeinrichtung | 16 |
Bemessungsspannung | 240 |
Bemessungsspannung Zusatzeinrichtung | 240 |
Bemessungsstrom | 16 |
Breite in Teilungseinheiten | 3 |
Einbautiefe | 70 |
Energiebegrenzungsklasse | 3 |
Frequenz | 50 |
Mitschaltender Neutralleiter | Nein |
Polzahl | 2 |
Schutzart (IP) | IP20 |
Steuerspannungsart Zusatzeinrichtung | AC |
Verschmutzungsgrad | 2 |
Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
Überspannungskategorie | 3 |
Zolltarifnummer | 85363010 |
RoHS-konform | NOT_RELEVANT |
