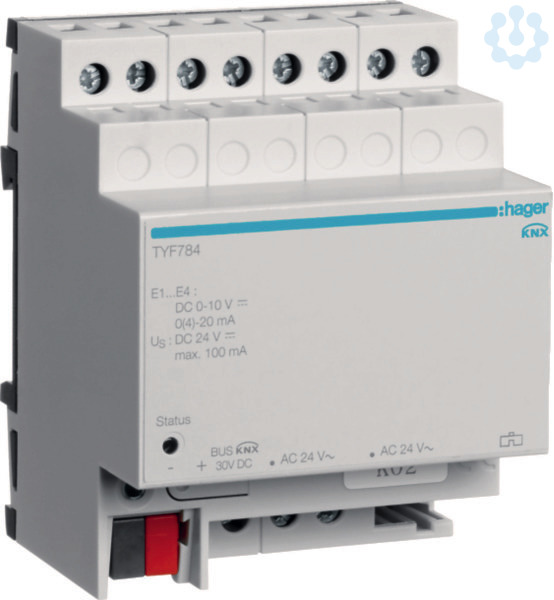

Analogeingang 4-fach

Analogeingang 4fach REG KNX.Analogeingang zur Erfassung und Verarbeitung von unabhängigen analogen Sensorsignalen in Abhängigkeit von dem Eingangssignal können Grenzwertmeldungen über den Bus übertragen werden. Dient zum um Anschluss von vier analoge Sensoren mit Ausgangssignalen 0 bis 1 V DC, 0 bis 10 V DC, 0 bis 20 mA DC, 4 bis 20 mA DC. Die Stromeingänge 4-20 mA werden auf Drahtbruch überwacht. Eine erweiterbar mit einem Erweiterungsmodul TYF784E mit Systemschnittstelle für Analogeingangsmodul ist für weitere 4 analoge Eingänge möglich. Das Gerät verfügt über eine Programmiertaste mit roter LED. Über eine grün/roter LED (Betrieb/Fehler) werden die beiden Status angezeigt. Anschluss von Wind-, Regen-, Helligkeits-, Temperatur-, Dämmerungs- sowie Feuchte- und Temperatursensor Für aktive Sensorik erfolgt der Anschluss mittels Schraubklemmen. Die Messwerte werden als 16-Bit-Werte oder als 8-Bit-Werteausgegeben. Der Messwerte bei Wertänderung und/oder zyklisch wird dargestellt. Für die analogen Sensoren stehen jeweils zwei Grenzwertemit definierbaren Hysteresekurven zur Verfügung. Grenzwerte als 8-Bit-Werte oder als 16-Bit Werte von außen sind vorzugeben.
