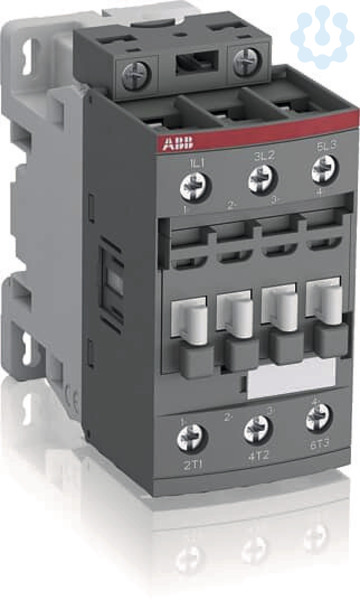

Artikelbild
Abbildung ähnlich
ABB

AF26Z-30-00 Schütz 100-250V AC/DC

3526572 AF26Z-30-00-23 1SBL236001R2300
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Die 3-poligen Schütze AF26Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Merkmale

Marke ABB
FEGIME 3526572
Herstellerbezeichnung AF26Z-30-00-23
Herstellerartikelnummer 1SBL236001R2300
GTIN / EAN 3471523114135
Artikelklasse Leistungsschütz zum Schalten von Wechselstrom
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung NEMA 7.45
Bemessungsbetriebsleistung bei AC-3, 400 V 11
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 26
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100...100
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100...100
Bemessungssteuerspeisespannung Us bei DC 100...100
Geeignet für Reiheneinbau Nein
Spannungsart zur Betätigung AC/DC
Zolltarifnummer 85365080
RoHS-konform CONFORM
