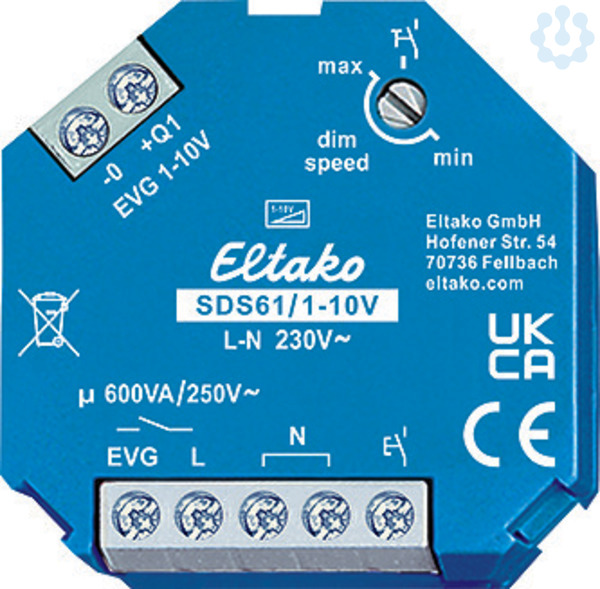

Abbildung ähnlich
Eltako

1-10V-Steuer-Dimmschalter 1-10V für EVG. 1 Schließer nicht potenzialfr

4506738 SDS61/1-10V 61100800
auf Anfrage
je 1 St
Preis und Verfügbarkeit nach Anmeldung

Verpackungseinheiten

1 St Menge übernehmen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

1-10V-Steuer-Dimmschalter 1-10V für EVG. 1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA. Stand-by-Verlust nur 1 Watt. Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Mit Taster- oder Schalter-Ansteuerung. Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief. Schaltung im Nulldurchgang zur Kontaktschonung. Auch zur Ansteuerung von LED-Konvertern mit passiver 1-10V Schnittstelle ohne Hilfsspannung bis zu 0,6mA. Darüber mit Hilfsspannung. Schalt- und Steuerspannung 230V. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais. Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais an dem Ausgang EVG. Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Mit dem dim speed-Drehschalter (nur bei Ansteuerung mit Taster) kann die Dimmgeschwindigkeit eingestellt werden. Für den Fall, dass Lichtschalter nicht durch Lichttaster ersetzt werden können, kann der Drehschalter auf das Schaltersymbol am Rechtsanschlag gestellt werden: Wird der geschlossene Schalter wieder kurz geöffnet, dann wird gedimmt, bis er erneut kurz geöffnet wird. Ein Wechsel der Dimmrichtung erfolgt automatisch an den beiden Scheitelpunkten. Zusätzlich kann die Richtung gewechselt werden, indem der Schalter zweimal kurz geöffnet wird. Mit Kinderzimmerschaltung (nur bei Ansteuerung mit Taster): Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Mit Schlummerschaltung (nur bei Ansteuerung mit Taster): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung.

Merkmale

Marke Eltako
FEGIME 4506738
Herstellerbezeichnung SDS61/1-10V
Herstellerartikelnummer 61100800
GTIN / EAN 4010312109496
Artikelklasse Dimmer
Montageart Unterputz
Farbe blau
Geeignet für Schutzart (IP) -
Aderquerschnitt 4
Anschlussart Schraubklemme
Anzahl der Module (bei Modulbauweise) -
App-Steuerung über Bluetooth Nein
Ausführung der Oberfläche matt
Bedienungsart Tipptaster
Befestigungsart sonstige
Dimmung Phasenabschnitt Nein
Dimmung Phasenanschnitt Nein
Frequenz -
Gerätebreite 45
Gerätehöhe 45
Gerätetiefe 33
Halogenfrei Ja
IFTTT-Unterstützung verfügbar Nein
Kompatibel mit Amazon Alexa Nein
Kompatibel mit Apple HomeKit Nein
Kompatibel mit Google Assistant Nein
Lastart kapazitive Last
Lichtwertspeicher Ja
Max. Schaltleistung LED 400
Min. Tiefe der Gerätedose 33
Nebenstelleneingang Nein
Nennleistung induktive Last 400
Nennleistung kapazitive Last 400
Nennleistung ohmsche Last 400
Nennspannung -
Oberflächenschutz sonstige
RAL-Nummer (ähnlich) -
Schlagfestigkeit -
Seriendimmer Nein
Steuerspannung 230
Transparent Nein
Verwendbar mit Bewegungsmelder Ja
Verwendbar mit Funktaste Nein
Verwendbar mit IR-Taste Nein
Verwendbar mit Präsenzmelder Ja
Verwendbar mit Taste Ja
Verwendbar mit Zeitschalter/Timer Ja
Werkstoff Kunststoff
Werkstoffgüte Thermoplast
Zusammenstellung sonstige
Farbausführung -
Zolltarifnummer 85365080
RoHS-konform CONFORM
