Multifunktionales Leistungsmessgerät mit Netzanalyse

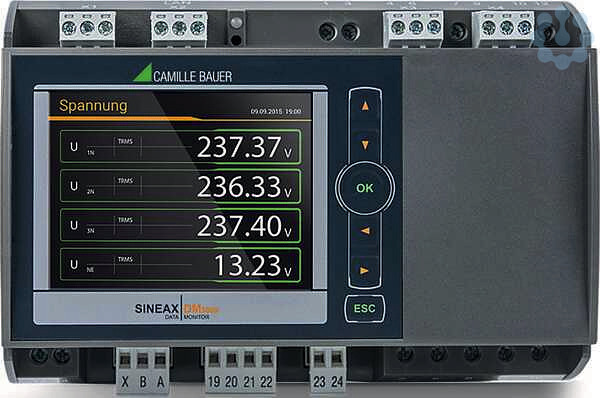

Power Monitoring Device (PMD) zur Erfassung von Starkstromgrössen im Verteilnetz. Hutschienengerät mit oder ohne Display.. Der SINEAX DM5000 ist ein Kompaktgerät für die Messung und Überwachung in Starkstrom-Netzen. Er stellt eine breite Funktionalität zur Verfügung, welche sich mit optionalen Komponenten noch weiter ausbauen lässt. Die Anbindung des Prozess-Umfelds kann mit Hilfe von Kommunikations-Schnittstellen, über digitale I/Os, Analogausgänge oder Relais vorgenommen werden. Das optionale Display besticht durch die Qualität der Anzeige und intuitive Vorort-Bedienung. Das Gerät kann sowohl über einen Webserver als auch über das optionale TFT-Display an die Anforderungen vor Ort angepasst werden. Es ist keine zusätzliche Software erforderlich. . Netzzustand Bereitstellung aller Spannungen, Ströme, Leistungen, Leistungsfaktoren alle 10/12 Perioden Erweiterte Blindleistungsanalyse Varianz der Netzgrössen mit Zeitreferenz Energiefluss-Analyse Leistungsmittelwerte mit Trendanalyse zur Vermeidung von Lastspitzen Optional: Lastgang-Speicherung mit Schwankungsbandbreite (Min/Max) pro Intervall Wirkenergie Klasse 0.2S, Blindenergie Klasse 0.5S (HT/NT, Bezug/Abgabe), programmierbare Auflösung Weitere Mittelwerte und Zähler mit wählbarer Basisgrösse Netzqualität Oberschwingungsanalyse nach IEC61000-4-7 Bewertung der Unsymmetrie der Spannungen und Ströme Vektor- und Drehrichtungsanzeige zur Anschlusskontrolle Kurvenformdarstellung Optionaler Störschreiber für PQ-Ereignisse (Spannungseinbruch, Spannungsüberhöhung, Spannungsunterbruch) nach IEC 61000-4-30 Ed.3 mit RMS1/2- und Kurvenformspeicherung. Konfiguration Ohne Display, für Hutschienemontage 4 Stromwandlereingänge (1/5A), 42...50/60...69.5Hz Nennspannung 100...230 V AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-Interface Ohne unterbrechungsfreie Stromversorgung 1 digitaler Eingang passiv 2 digitale Ausgänge passiv Ohne Datenlogger 4 Analogausgänge +/-20mA Prüfprotokoll Englisch Kommunikation Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC)  Hypertext Transfer Protocol Secure (https) Client Whitelist Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenexport PEN-Test Weitere Eigenschaften 4 Strom- und 4 Spannungsmesskanäle mit 0.1% Genauigkeit Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaleingang, 2 Digitalausgänge 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Hutschienenmontage Identische Bedienung wie Geräte der Serie SINEAX® AM/DM-Reihe und CENTRAX® CU Prüfprotokoll Im Lieferumfang enthalten Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden..
