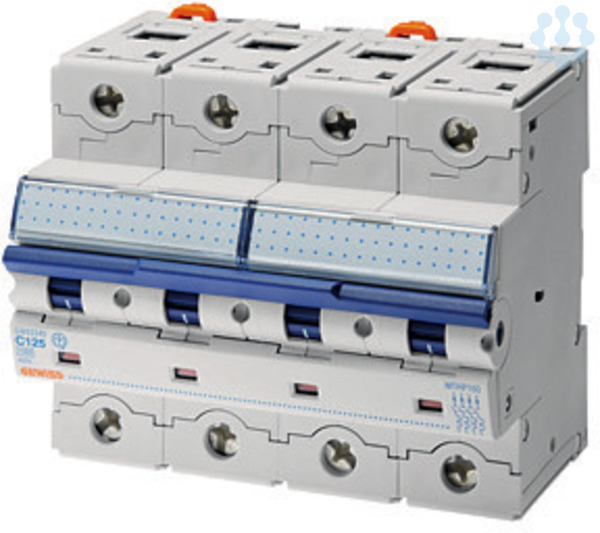

Artikelbild
Abbildung ähnlich
GEWISS

Leitungsschutzschalter (MCB) Hochleistungs C-32A 25kA 4-Pol 6TE

3907759 GW93243
auf Anfrage
je 1 St
Lieferzeit auf Anfrage

Verpackungseinheiten

1 St Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 St
Bestellschritt 1 St

Beschreibung

Leitungsschutzschalter (MCB) nach EN60898-1, mit zeitverzoegertem thermischem Ueberlastausloeser und elektromagnetischem Kurzschlussausloeser. Links koennen bis zu 2 Zusatzeinrichtungen angebaut werden. Mit Beschriftungsfenster am Geraet. Anschluss (max): flexibel 50qmm, starr 70qmm mit eingebauten Rahmenklemmen. Mit dem beigefuegten Umbausatz koennen die Rahmenklemmen gegen ein Anschluss fuer Ringkabelschuhe (Bohrung fuer Schrauben M6 / Breite max. 17 mm) getauscht werden. Fuer einen Steuerleitungsabgriff ist pro Pol auf der Zu- und Abgangsseite ein Flachsteckeranschluss (Breite 4.8 mm Dicke 0.5 mm) integriert. Der Schalthebel ist im aus- und eingeschalteten Zustand plombierbar bzw. mit einer Hebelsperre fuer Vorhaengeschloss abschliessbar.

Merkmale

Marke GEWISS
FEGIME 3907759
Herstellerbezeichnung GW93243
GTIN / EAN 8011564115767
Artikelklasse Leitungsschutzschalter
Auslösecharakteristik C
Anzahl der abgesicherten Pole 4
Bemessungsisolationsspannung Ui 500
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 25
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 30
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 25
Bemessungsspannung 400
Bemessungsstoßspannungsfestigkeit Uimp 6
Bemessungsstrom 32
Breite in Teilungseinheiten 6
Frequenz 50...60
Mitschaltender Neutralleiter Nein
Polzahl (gesamt) 4
Zusatzeinrichtungen möglich Ja
Anschließbarer Leiterquerschnitt eindrähtig 70...70
Anschließbarer Leiterquerschnitt mehrdrähtig 50...50
Einbautiefe 72
Schutzart (IP) IP20
Spannungsart AC
Umgebungstemperatur während des Betriebs -25...60
Verschmutzungsgrad 2
Überspannungskategorie 4
Explosionsgeschützt Nein
Unterputzmontage Nein
Verlustleistung 12.4
Zolltarifnummer 85362010
RoHS-konform CONFORM
