Dämmerungsschalter mit Lichtsensor

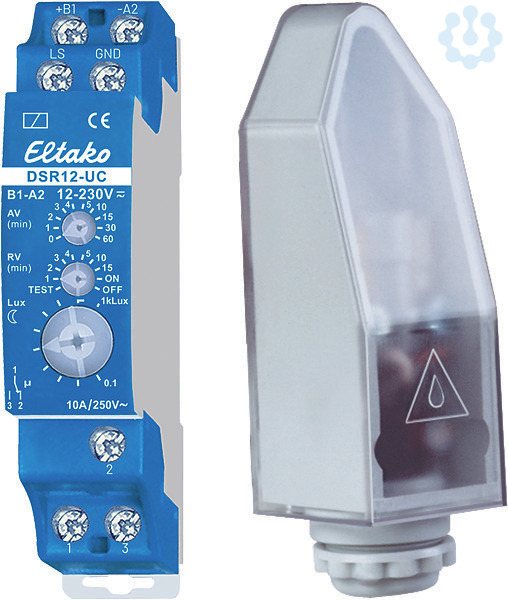

Der DSR12-UC ist ein Dämmerungsschalter für die Hutschienenmontage. In Kombination mit einem ­externen Lichtsensor (LS) erfasst das Gerät kontinuierlich die Umgebungshelligkeit. Wird der eingestellte Helligkeitsschwellenwert unterschritten, beginnt die eingestellte Einschaltverzögerung (Ansprechverzögerung, AV). Nach Ablauf der AV-Zeit schaltet der Wechslerkontakt ein. Wird der eingestellte Helligkeitsschwellenwert anschließend wieder überschritten, beginnt die eingestellte ­Ausschaltverzögerung (Rückfallverzögerung, RV). Nach Ablauf der RV-Zeit schaltet das Relais wieder aus. Die Einschaltverzögerung (Ansprechverzögerung, AV) sowie die Ausschaltverzögerung (Rückfallverzögerung, RV) sind getrennt einstellbar. Auf diese Weise werden kurzzeitige Helligkeitsschwankungen zuverlässig unterdrückt und ein stabiles Schaltverhalten sichergestellt. Funktion: - Schalten bei Unterschreiten eines einstellbaren Helligkeitsgrenzwerts; - Individuell einstellbare Ansprechverzögerung (AV) und Rückfallverzögerung (RV); - Integrierter Testbetrieb sowie Betriebsarten „Dauer EIN“ und „Dauer AUS“; - LED-Anzeige zur Visualisierung der aktiven Verzögerungszeit und des aktuellen Schaltzustands. Montage: ; - Befestigung mit beiliegendem Montagematerial; - Wahlweise Montage am Aluminium-Montagewinkel oder am Montagebügel KM1 des Windsensors WSH. Anschluss: - Anschluss über zwei Adern; - Empfohlene Leitung: geschirmte Fernmeldeleitung J-Y(St)Y 2x2x0,8 mm oder gleichwertig. Technische Daten DSR12-UC: - Versorgungsspannung: 12..230 V UC; - Kontakt: 1 Wechsler, potentialfrei; - Nennschaltleistung: 250 V/10 A; - LED-Lampen bis zu 200 W; - Glühlampen bis zu 2000 W; - Stand-by-Verlustleistung: 0,02–0,5 W; - Helligkeits-Einstellbereich: 100–1.000 lx (10 Stufen); - Zeit-Einstellbereich AV: 0–60 Minuten; - Zeit-Einstellbereich RV: 1-15 Minuten; - Montage: DIN-Schiene EN 60715 (TH35); - Einbaubreite: 1 TE (18 mm); - Umgebungstemperatur DSR: –20 °C bis +50 °C. Technische Daten LS: -Stabiles Kunststoffgehäuse, Maße (L x B x H): 38 x 28 x 95 mm; - Schutzart IP54; - Umgebungstemperatur LS: –20 °C bis +60 °C; - Maximale Leitungslänge 100 m; - Maximaler Leitungsdurchmesser 5 mm; - Anzahl der Anschlussadern zum Lichtsensor: 2. Lieferumfang: - 1x Dämmerungsschalter DSR12-UC; - 1x Lichtsensor LS; - 1x Aluminium Montagewinkel.
