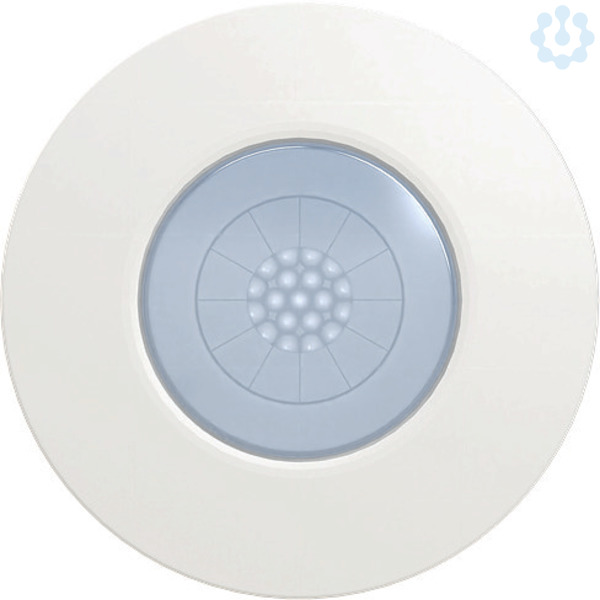

Busch-Präsenzmelder BasicLINE Standard 8m/10m

Erfassungsbereich kreisförmig:

Einbauhöhe / Erfassungsbereich Sitzend / Tangential / Radial L1

-2,5 m / Ø 2,0 m / Ø 8,0 m / Ø 3,0 m

-3,0 m / Ø 3,0 m / Ø 10,0 m / Ø 4,0 m

-4,0 m / – / Ø 12,0 m / Ø 5,0 m

HKL-Ausgang:

-5 … 30 V DC: max. 5 A

-5 … 250 V AC: max. 5 A

-5 … 250 V AC (cos φ = 0.4): max. 1 A

Für halb- und vollautomatischen Betrieb.

Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang.

Halbautomatik/Tasterbetrieb.

Ein Ändern des aktuellen Schaltzustands kann jederzeit über einen externen Taster erfolgen.

– Eine Rückkehr in den Automatik-Betrieb erfolgt erst nach Verlassen des Erfassungsbereichs und Ablauf der eingestellten Ausschaltverzögerung.

Anpassung des Erfassungsbereiches über beiliegende Maskierungselemente möglich.

Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches.

Mit Erfassungsanzeige im Testbetrieb.

Mit Teach-In Funktion der Helligkeitsschaltschwelle (IR Handsender und am Gerät).

Montagemöglichkeit in Kombination mit Einbau- und Gerätedosen.

Deckeneinbaumontage über integrierte Federbügel (im Lieferumfang).

Einstellelemente frontseitig zugänglich.

Deckenausschnitt: Ø 68 mm

Dicke der Deckenmontage 9 ... 25 mm.

Schutzart uP/Deckeneinbau: IP20.

Schutzart mit AP-Gehäuse 6884-916: IP54.

Ausschaltverzögerung Beleuchtung: 30 s, 1 min, 5 min, 15 min und 30 min, Impulsbetrieb.

Ausschaltverzögerung HKL: 10 s, 1 min, 5 min, 10 min, 20 min, 30 min und 60 min.

Fernbedienbar und parametrierbar über IR-Handsender 6843-101.

Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen.

Designlinie: BasicLINE
